تعریف و عملکرد راهبند

راهبند پارکینگ به عنوان ابزاری برای کنترل عبور و مرور ساختمان ها استفاده می گردد. عملکرد انواع آن ها به سادگی امکان پذیر می باشد. به این ترتیب که با بالا و پایین رفتن آن مسیر حرکت برای رفت و آمد باز خواهد شد. راه بند ها به صورت کلی در مدل های دستی و اتوماتیک ساخته شده اند. در اینجا سعی می کنیم انواع اتوماتیک آن را معرفی و مقایسه کنیم تا در نهایت امکان خرید آن به سادگی برای شما فراهم آید.

ترکیب این سیستم با دیگر محصولات کنترل تردد می تواند برای افزایش امنیت و سهولت ثبت و کنترل رفت و آمد ها استفاده گردد. اصلی ترین وظیفه این ابزار، کنترل تردد وسیله نقلیه می باشد. برخی از راهبند ها امنیت بالایی را برای ورودی ها به ارمغان می آورند که می توان انواع بولارد یا ستونی را در زمره آنها دانست. کاری را که این محصول بر عهده دارد معمولا نمی توان از جک پارکینگی انتظار داشت؛ چرا که در صورت استفاده از جک درب اتوماتیک تردد به کندی انجام می پذیرد و در صورت تردد بالا عمر دستگاه بسیار پایین می آید.

راهبند بازویی

این مقاله را هم بخوانید:

راهنمای خرید راهبند

انواع راهبند

بسته به عرض ورودی پارکینگ یا محوطه می توان از نوع تک اهرم یا دو اهرمی استفاده نمود. در شرایطی که دو بازوی متحرک برای مجموعه به کار رود طبیعتا شما به دو موتور و گیربکس نیاز خواهید داشت. این دو بازو در دو طرف ورودی قرار می گیرند. به علاوه می توانید از راهبند ستونی برای شرایطی که نیاز به امنیت بالا دارند، استفاده کنید.

انواع راهبند بر اساس عملکرد

بر اساس چگونگی عملکرد، می توان این محصولات را به چند دسته اهرمی، ستونی و زنجیری تقسیم کرد:

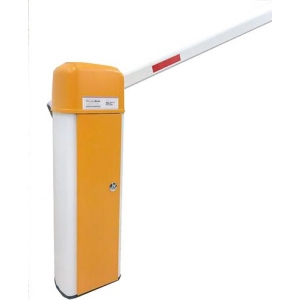

اهرمی یا بازویی

این نوع از راه بند ها شامل دو قسمت هستند: یک ستون عمودی به طول یک متر که در زمین نصب شده است و یک اهرم به طول 8-2 متر که به صورت افقی روی ستون نصب می گردد. مدل های اهرمی معمول ترین و متداول ترین در نوع خود بوده و این قیمت راهبند مناسب تر است. نکته قابل توجه اینکه به دلیل بلند بودن طول اهرم یا بوم، ممکن است در برابر باد های شدید دچار تنش پیچشی (سخت ترین نوع تنش) در قسمت پایه شود، بنابراین نصب آن باید با دقت فراوان انجام گردد.

در انتهای کار آموزش کلی در مورد نصب خواهیم گذاشت که بررسی آن را پیشنهاد می کنیم. یکی از بهترین ویژگی های نوع اهرمی سرعت بالای آن است که می توان آن را از پارکینگ های عمومی تا عوارضی های پر تردد نصب نمود. البته در صورتی که می خواهید از راهبند اهرمی پارکینگ برای اماکن بسیار پر تردد استفاده کنید می بایست از مدلهای هیدرولیکی خاص استفاده کرده و حتما از کارشناسان دی سی ای کالا مشاوره دریافت نمایید.

راهبند بوم الکترونیکی جنیوس

تلسکوپی

نوعی راهبند اهرمی هستند که برخی از کمپانی های سازنده برای تغییر در اندازه بوم شان استفاده می کنند. این ویژگی باعث می شود از یک نوع راهبند با کیفیت متوسط برای طیف وسیعی از اماکن در عرض های مختلف استفاده نمود. به طور مثال شرکت های زیادی هستند که راهبند بازویی تلسکوپی در اندازه 4 تا 6 متر تولید نموده اند تا بتوان از آن در اکثر ورودی ها استفاده نمود. نمونه ای از این محصولات را شرکت بتا و سیماران تولید نموده اند.

تاشو

اگر در مکانهای مسقف مثل پارکینگهای طبقاتی یا ورودی مجتمع های تجاری بخواهیم از راهبند بازویی استفاده کنیم، با مشکل ارتفاع بوم مواجه خواهیم شد. به این معنی که سقف پارکینگ امکان باز شدن یا بالا رفتن بوم را نخواهد داد. کمپانی های سازنده برای این اماکن نوع بازویی طراحی کرده اند که با بالا رفتن تیرک، بوم از وسط تا شده و می تواند در زاویه 90 درجه ای در زیر سقف قرار بگیرد و یا 180 درجه بچرخد و در کنار بدنه دستگاه قرار بگیرد.

راهبند تاشو

راهبند ستونی (بولارد)

راهبند ستونی به نام «بولارد» نیز معروف است. این ستون ها بر روی زمین نصب شده، در مواقع لزوم به پایین و درون زمین رفته و مسیر را باز می کند. بولارد ها برای مکان هایی که سیستم امنیتی قوی مورد نیاز است استفاده می شود؛ مانند مراکز نظامی، سفارت خانه ها، اداره های پلیس، بانک های مرکزی، مراکز تجاری، اداری و... . قیمت راهبند ستونی به نسبت مدل اهرمی بالاتر است، اما به خاطر امنیت فوق العاده و ظاهر شیک و زیبا بسته به شرایط محیطی و خصوصیات ویژه ساختمان استفاده می شوند. Bollard ها یا انواع ستونی، دوام و ماندگاری زیادی نیز دارند. برای بهره برداری از این محصول نیاز به زیرسازی به طول حدود 1.5 متر می باشد.

مواد سازنده آنها باید مقاومت لازم در برابر نیروی زیاد را داشته باشد تا در صورت برخورد سخت اتومبیل با آن دچار مشکلی نشود. می توان برای ساخت زیر سازی آن از موادی مانند بتن، سنگ و فولاد ضد زنگ استفاده کرد. عموماً مدت زمان بالا و پایین رفتن ستون ها 3 تا 5 ثانیه می باشد که در شرایط اضطراری قابلیت کاهش تا 1.5 ثانیه را نیز دارد. می توان ستون ها را به طور مجزا و جدا از یکدیگر کنترل کرد. به این ترتیب که حرکت به درون زمین یا بالا آمدن ستون ها، به یکباره انجام نگیرد.

راهبند بولارد امنیت بالا

انواع راهبند بر اساس سیستم موتوری

شرکتها موتور راهبند و کارکردشان را از دو نوع الکترومکانیک و یا الکتروهیدرولیک انتخاب می کنند. تفاوت این دو در تعداد تردد در روز و میزان استهلاک کارکردشان است که در ادامه به بررسی هر یک می پردازیم:

الکترومکانیک

این نوع محصول دارای یک موتور، یک گیربکس و چند فنر در درون بدنه می باشد که نیروی گردش را با قدرتی فراهم می کند. بنابراین می تواند بوم 2 تا 8 متری را در چند ثانیه به بالا و پایین حرکت دهد. ولتاژ موتور این دستگاهها 24 ولت یا 220 هستند. فرق این دو نوع در میزان تردد در مدل الکترومکانیک است. به این صورت که مدل 24 ولت برای تردد بالا و مدل 220 ولت برای تردد کمتر استفاده می شود. البته یکی از مزایای مدل 24 ولت اتصال به سیستم برق اضطراری با هزینه پایین است که در صورت قطعی برق همچنان به کار خود ادامه دهد.

الکتروهیدرولیکی

سیستمهای هیدرولیکی برای تردد های بالا و یا نامحدود ساخته شده اند. سیستم کارکرد این نوع شباهت بسیاری با انواع الکترومکانیکی دارند. با این تفاوت که موتور این دستگاه از روغن برای بالا و پایین بردن بوم استفاده می کند که هم استهلاک دستگاه بسیار پایین می آید و هم سرعت کارکرد می تواند بسیار بالا رود. راهبند هیدرولیکی را می توان برای عوارضی و پارکینگهایی با تردد بسیار بالا مورد استفاده قرار داد، جایی که مدلهای الکترومکانیکی شاید نتوانند بیش از چند روز دوام آورند. ولتاژ کارکرد موتور آن نیز 24 ولت و 220 ولت ساخته شده که مدل 24 ولت مزیت تردد بیشتر و کارکرد با برق اضطراری را دارا هستند.

بولارد هیدرولیک

اتصال راهبند به سیستم های کنترل تردد

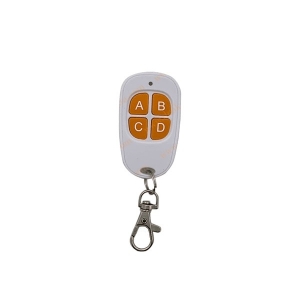

کارکرد راهبند به این صورت است که می توان به وسیله ریموت یا شستی که در اتاق نگهبانی قرار داده می شود آن را باز و یا بسته کرد. اما گاهی نیاز به این است که مدیریتی برای ورود و خروج وسایل نقلیه ایجاد کنیم یا بخواهیم گزارش کارکرد تردد را از کامیپوتر دریافت نماییم. در این صورت می بایست از دستگاههای کنترل تردد استفاده کنیم که در ادامه انواع آن را معرفی خواهیم کرد:

دستگاه ساعت زنی

عملکرد این سیستم به این صورت است که یک نگهبان در ورودی و خروجی پارکینگ قرار می گیرد. در هنگام ورود خودرو یک کارت به سرنشین داده شده و با ثبت زمان ورود، راهبند برای باز کردن مسیر تردد بالا می رود. پس از اینکه صاحب همان خودرو به سمت خروجی می رود، کارت را به نگهبان خروجی داده و پس از محاسبه ساعت توقف و هزینه آن، مبلغ را به مشتری اعلام می نماید. پس از پرداخت هزینه، راهبند بالا رفته و راه خروج باز می گردد.

سیستم های RFID

نکته قابل توجه در مورد انواع Barrier این که می توان آن را به سیستم های کنترل تردد متصل نمود. این تجهیزات می تواند شامل سیستم های کارتخوان پارکینگی و سیستم های تمام اتوماتیک پلاک خوان و یا RFID باشد تا به محض رویت خودرو در فاصله ده متری درب را باز کند، ورود و خروج را ثبت کند و در صورت نیاز هزینه پارک خودرو را محاسبه نماید. عملکرد این سیستم ها به این ترتیب است که با قرارگیری یک تگ بر روی شیشه اتومبیل مجاز و خوانده شدن آن توسط Reader نصب شده در ورودی ساختمان، ورودی برای عبور و مرور باز خواهد شد.

این سیستم قابل استفاده برای انواع ستونی و اهرمی است. از مهمترین مدل های این سیستم کنترل تردد می تواند به سیستم تگ خوان Simpark UHF-101 و تگ خوان تایگر اشاره داشت. همچنین این مجموعه می توانند به سیستم پلاک خوان مجهز گردد که با خواندن پلاک خودرو توسط دوربین مجموعه، مسیر برای تردد باز شود، یکی از این سیستم ها سیستم پلاک خوان پارکینگ مبین است. این سیستم بجز اینکه سهولت در باز و بسته شدن راهبند پارکینگ ایجاد می کند، هزینه خرید ریموت در تعداد بالا را حذف کرده و امکان مدیریت ورود و خروج را فراهم می آورد.

راهبند و سیستم کنترل تردد

لوپ دیتکتور چیست؟

همانطور که در بالا توضیح داده شده می بایست یک آنتن ورودی و یک آنتن خروجی در پارکینگ قرار بگیرد. هزینه هر یک از این آنتن ها قسمت اعظم سیستم RFID می باشد. حال اگر تنها ورود خودرو برایمان ملاک باشد، می توان برای کم کردن هزینه ها، بجای آنتن در قسمت خروجی پارکینگ از لوپ دیتکتور استفاده نمود. Loop Detector سنسوری است که در چند سانتیمتری کف زمین نصب می شود و هنگامی که خودرو روی آن ناحیه قرار می گیرد، فرمان باز شدن راهبند را خواهد داد. این نکته جالب است که لوپ دیتکتور نسبت به وزن حساس است و قابلیت تشخیص وزن انسان و حیوانات را از وسایل نقلیه دارد.

قیمت راهبند

قیمت راه بند بر اساس نوع عملکرد و میزان کارکرد تعریف می گردد. قیمت انواع هیدرولیکی نسبت به مدل های الکترومکانیک بیشتر است. همچنین تعداد تردد نا محدود نیز می تواند در قیمت راهبند پارکینگ تغییر ایجاد نماید. البته برند و کشور سازنده نیز در قیمت گذاری تاثیر گذار است. به طور مثال برند های ایتالیایی یا آلمانی تولیداتی با قیمت بالا عرضه می کنند. از معروفترین برند های تولید کننده آن می توان به موارد زیر اشاره کرد:

بتا
سیماران
بی اف تی BFT
فک
نایس
فادینی
و..

گارانتی راهبند

راهبند هم مانند دیگر انواع ابزار های حفاظتی دارای مقدار مشخصی گارانتی است. این میزان گارانتی بسته به برند سازنده، عددی متفاوت می باشد. می توان راهبند هایی با گارانتی 1 تا 4 سال از بین برند های ایرانی و خارجی یافت. نکته مهمی که باید در رابطه با این موضوع در نظر داشته باشید این است که شرکت های فروشنده راهبند، ضمانت آن را بر عهده ندارند. بلکه در صورت بروز هر گونه ایراد در روند کارکرد محصول خود، باید با شرکت سازنده و یا وارد کننده آن تماس بگیرید. شماره تماس را می توانید از روی کارت گارانتی خود ببینید.

فروش راهبند

شرکت دی سی ای کالا نمایندگی فروش راهبند های سیماران، بتا، فادینی، بی اف تی، بنینکا و فک را دارا می باشد و قادر است در سریعترین زمان محصولات این شرکتها را به محل اجرا پروژه ارسال نمایید. همانطور که مشخص است در DCAkala انواع محصولات خارجی و ایرانی در دسترس شما هستند و می توانید از میان انواع محصولات ایتالیایی و ایرانی مناسب ترین محصول برای ساختمان خود را انتخاب کنید. شما می توانید با مطالعه و بررسی ویژگی انواع محصولات کنترل تردد در سایت www.dcakala.com محصول مورد نظر خود را انتخاب کرده و خصوصیات آن را مطالعه کنید. در هر کجای ایران که هستید برای خرید راهبند در تبریز، اصفهان، شیراز یا مازندران با همکاران ما در dcakala تماس بگیرید تا برای خرید و ارسال محصول شما را راهنمایی کنند.

نصب راهبند

برای نصب محصول باید دو نکته کلی را مد نظر قرار داد. اول آنکه محل نصب دارای شرایط مطلوب باشد و نکته دوم آن که روش آن به درستی انجام شود. به طور مثال برای محل نصب راهبند باید نکات زیر به طور کامل رعایت شود:

در نظر گرفتن محل تردد عابر پیاده (محل نصب باید طوری باشد که عابر از پشت راهبند تردد کند نه از سمت نوک تیرک که احتمال برخورد تیرک با عابر به حداقل برسد.)
محل نصب باید تا حد امکان به اتاق نگهبانی نزدیک باشد
در صورت عبور کابل های هوایی و یا شاخه درخت از فضای بالای دستگاه یا تیرک باید محل نصب تغییر کند و یا موانع برطرف شوند، تا تیرک هنگام عمود شدن با آنها برخورد نکند.
محل نصب نباید در محل عبور آب یا باغچه باشد.

برای نصب تجهیزات فضای مورد نیاز برای نصب دستگاه و لوازم جانبی بسته به ابعاد کار متفاوت است. بنابراین نصاب ها بهترین راه را انتخاب می کنند.
