		<title>روش نصب و نقشه سیم کشی آیفون تصویری سیماران + فیلم آموزشی</title>
		<link>https://dcakala.com/articles/nasb-simara-vdp/</link>
					<comments>https://dcakala.com/articles/nasb-simara-vdp/#comments</comments>

		<dc:creator><![CDATA[مسلم زمانی ارفعی]]></dc:creator>
		<pubDate>Wed, 07 Sep 2022 13:32:36 +0000</pubDate>
				<category><![CDATA[آیفون تصویری]]></category>
		<category><![CDATA[راهنمای نصب]]></category>
		<category><![CDATA[مقالات آموزشی]]></category>
		<category><![CDATA[راهنمای نصب آیفون تصویری]]></category>
		<guid isPermaLink="false">https://www.dcakala.com/articles/?p=7130</guid>

					<description><![CDATA[<p>برای اینکه بتوانیم آیفون تصویری سیماران را راه اندازی کنیم نیاز به این است که در مورد چگونگی سیم کشی و حتی خود سیم ها اطلاعات کافی داشته باشیم. ما در ادامه توضیحات کاملی در مورد نصب آیفون تصویری سیماران ارائه می نماییم. کارکرد سیمها در آیفون تصویری سیماران در اولین مرحله باید بدانید که [&#8230;]</p>
<p>نوشته <a href="https://dcakala.com/articles/nasb-simara-vdp/">روش نصب و نقشه سیم کشی آیفون تصویری سیماران + فیلم آموزشی</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></description>
										<content:encoded><![CDATA[
<p class="wp-block-paragraph">برای اینکه بتوانیم <a href="https://www.dcakala.com/video-door-phone/simaran/">آیفون تصویری سیماران</a> را راه اندازی کنیم نیاز به این است که در مورد چگونگی سیم کشی و حتی خود سیم ها اطلاعات کافی داشته باشیم. ما در ادامه توضیحات کاملی در مورد نصب آیفون تصویری سیماران ارائه می نماییم.</p>



<h2 class="wp-block-heading">کارکرد سیمها در آیفون تصویری سیماران</h2>

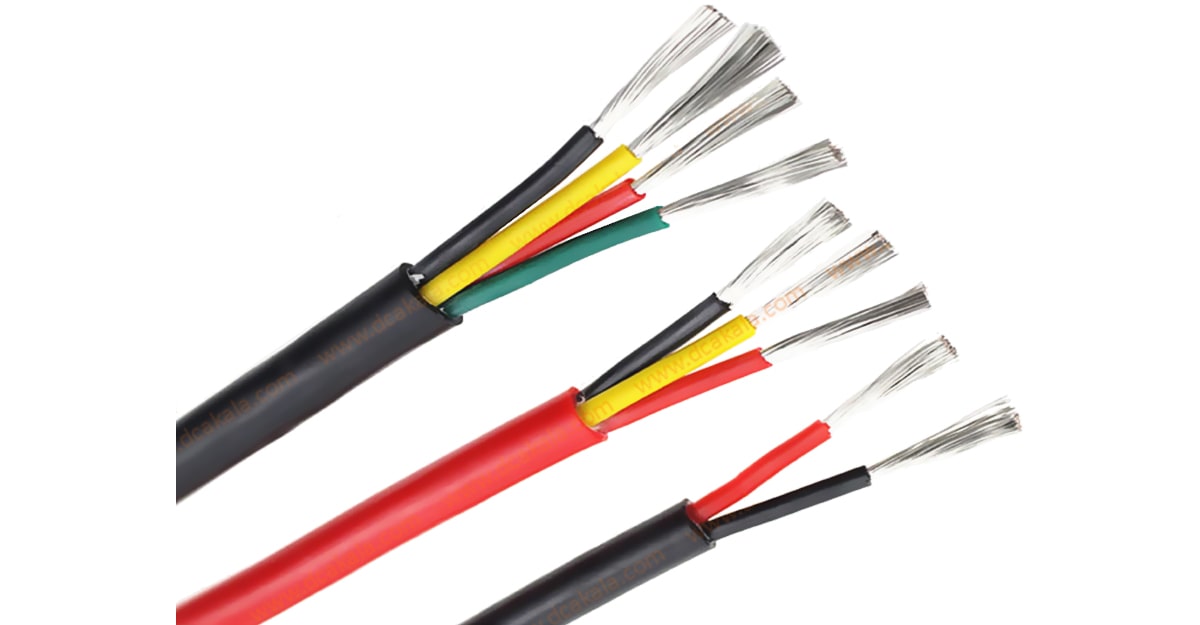

<p class="wp-block-paragraph">در اولین مرحله باید بدانید که هر کدام از سیم ها در مانیتور و پنل سیماران چه کاربردی دارند تا بتوانید در صورتی که نصب انجام شد و با مشکلی روبرو شدید به راحتی مشکل را بیابید. پس تصویر زیر را به خاطر بسپارید.</p>



<figure class="wp-block-image size-full"><img fetchpriority="high" decoding="async" width="976" height="529" src="https://www.dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color.jpg" alt="کاربرد رنگ سیم ها و کارکردشان در آیفون سیماران" class="wp-image-12581" srcset="https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color.jpg 976w, https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color-600x325.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color-300x163.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color-768x416.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color-18x10.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color-585x317.jpg 585w" sizes="(max-width: 976px) 100vw, 976px" /></figure>

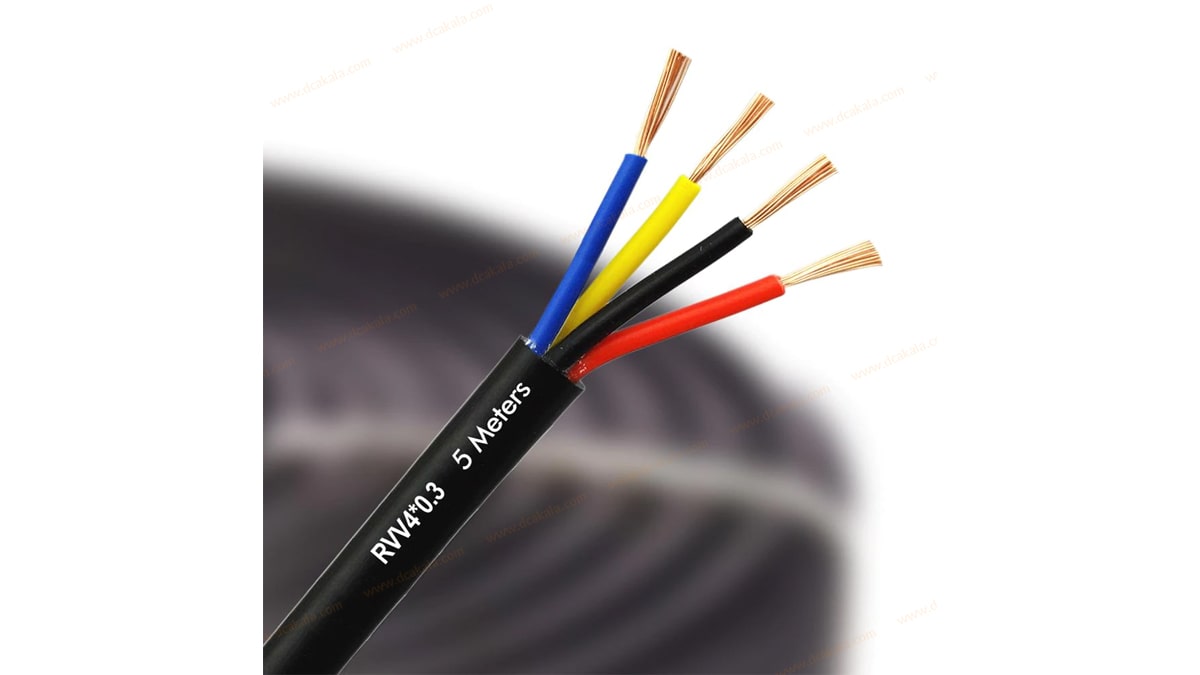

<p class="wp-block-paragraph">آیفون تصویری سیماران دارای 5 رشته سیم است که کاربرد هر یک به شرح زیر می باشد.<br>رنگ قرمز: این سیم برای رد بدل شدن صدا از بالا به پایین و از پنل به واحد می باشد.<br>رنگ آبی: این سیم ولتاژ منفی را در آیفون تصویری سیماران بر عهده دارد.<br>رنگ زرد: این سیم ولتاژ مثبت را منقل می کند.<br>رنگ سفید: این سیم انتقال تصویر را در آیفون سیماران برقرار می کند.<br>رنگ مشکی: در صورت استفاده شدن زنگ واحد با این سیم برقراز می شود.</p>



<h2 class="wp-block-heading">نصب آیفون تصویری یک واحدی سیماران</h2>



<p class="wp-block-paragraph">اگر برای یک ساختمان تک واحدی نیاز آیفون تصویری سیماران است، می توان از نوع سیم کشی ساده استفاده نمود. به این معنی که در ابتدا از مانیتور تا پنل دم دری یک کابل 4 زوجی فویل دار 0.6 کشید.</p>



<figure class="wp-block-image"><img decoding="async" width="999" height="340" src="https://www.dcakala.com/articles/wp-content/uploads/2019/01/1-Single-unit-installation.png" alt="" class="wp-image-7148" srcset="https://dcakala.com/articles/wp-content/uploads/2019/01/1-Single-unit-installation.png 999w, https://dcakala.com/articles/wp-content/uploads/2019/01/1-Single-unit-installation-600x204.png 600w, https://dcakala.com/articles/wp-content/uploads/2019/01/1-Single-unit-installation-300x102.png 300w, https://dcakala.com/articles/wp-content/uploads/2019/01/1-Single-unit-installation-768x261.png 768w, https://dcakala.com/articles/wp-content/uploads/2019/01/1-Single-unit-installation-585x199.png 585w" sizes="(max-width: 999px) 100vw, 999px" /><figcaption class="wp-element-caption">نصب آیفون سیماران یک واحدی</figcaption></figure>



<p class="wp-block-paragraph">سپس سوکت 4 سیم را به هر ترتیبی که مایل بودیم پشت مانیتور سیم بندی نمود و دقیقا مشابه همین سیم بندی پشت پنل آیفون سیماران را هم انجام داد. پنل سیماران دارای ورودی مثبت و منفی در پشت پنل می باشد که تغذیه آن را تامین نماید. و همچنین دو سیم دیگر که در صورت فشرده شدن کلید دربازکن، درب ورودی را باز نماید.</p>



<h2 class="wp-block-heading">انواع سیم کشی و نصب آیفون تصویری سیماران روش اول استفاده از سوئیچر پشت مانیتور</h2>



<p class="wp-block-paragraph">سیماران برای نصب محصولاتش دو روش پیشنهاد می دهد. اولین روش که به سیم کشی پارالل معروف است از یک کابل مشترک برای همه ی واحد ها استفاده می شود و تنها سیم زنگ است که به صورت مجزا از هر واحد به پنل منتقل می شود. در این روش می بایست از سوئیچر داخلی مانیتور ها استفاده شود پس باید مطابق دفترچه راهنما جمپرها را به شکلی قرار دهید تا آنها در حالت فعال قرار گیرند.</p>



<p class="wp-block-paragraph">ما این روش، نصب آیفون سیماران را برای تعداد واحد کمتر از 8 واحد پیشنهاد میکنیم چرا که در واحد های بالاتر احتمال ایجاد نویز در تصویر و سیاه و سفید شدن آن وجود دارد. اگر وقت خواندن مطلب را ندارد پیشنهاد میکنیم فایل تصویری آموزش نصب آیفون سیماران به روش سوئیچر پشت مانیتور را در ادامه ببینید.</p>



<p class="wp-block-paragraph">
<div data-video-id="" class="wp-block-html5-player-video html5_video_players" data-attributes="{&quot;is_classic&quot;:true,&quot;provider&quot;:&quot;self-hosted&quot;,&quot;imported&quot;:false,&quot;clientId&quot;:&quot;&quot;,&quot;uniqueId&quot;:&quot;h5vp1&quot;,&quot;source&quot;:&quot;https:\/\/video.dcakala.com\/video-files\/video-door-phone\/simaran\/training\/paralel-simaran-installation-training.mp4&quot;,&quot;poster&quot;:&quot;https:\/\/www.dcakala.com\/articles\/wp-content\/uploads\/2019\/01\/paralel-simaran-installation-training.jpg&quot;,&quot;subtitle&quot;:[],&quot;skin&quot;:&quot;default&quot;,&quot;options&quot;:{&quot;controls&quot;:[&quot;play-large&quot;,&quot;play&quot;,&quot;progress&quot;,&quot;current-time&quot;,&quot;mute&quot;,&quot;volume&quot;,&quot;settings&quot;,&quot;pip&quot;,&quot;download&quot;,&quot;fullscreen&quot;],&quot;settings&quot;:[&quot;captions&quot;,&quot;quality&quot;,&quot;speed&quot;,&quot;loop&quot;],&quot;loadSprite&quot;:true,&quot;autoplay&quot;:false,&quot;playsinline&quot;:true,&quot;seekTime&quot;:10,&quot;volume&quot;:1,&quot;muted&quot;:false,&quot;hideControls&quot;:true,&quot;resetOnEnd&quot;:true,&quot;tooltips&quot;:{&quot;controls&quot;:true,&quot;seek&quot;:true},&quot;ratio&quot;:null,&quot;storage&quot;:{&quot;enabled&quot;:true,&quot;key&quot;:&quot;plyr&quot;},&quot;loop&quot;:{&quot;active&quot;:false},&quot;preload&quot;:&quot;metadata&quot;,&quot;speed&quot;:{&quot;options&quot;:[&quot;0.5&quot;,&quot;0.75&quot;,&quot;1&quot;,&quot;1.25&quot;,&quot;1.5&quot;,&quot;1.75&quot;,&quot;2&quot;,&quot;4&quot;]}},&quot;features&quot;:{&quot;passwordProtected&quot;:{&quot;password&quot;:null}},&quot;styles&quot;:{&quot;plyr_wrapper&quot;:{&quot;width&quot;:&quot;100%&quot;,&quot;borderRadius&quot;:&quot;0px&quot;,&quot;overflow&quot;:&quot;hidden&quot;},&quot;.plyr&quot;:{&quot;--plyr-color-main&quot;:&quot;#00b2ff&quot;}},&quot;brandColor&quot;:&quot;#00B3FF&quot;,&quot;radius&quot;:{&quot;number&quot;:20,&quot;unit&quot;:&quot;px&quot;},&quot;preload&quot;:&quot;metadata&quot;,&quot;controls&quot;:{&quot;play-large&quot;:true,&quot;restart&quot;:false,&quot;rewind&quot;:false,&quot;play&quot;:true,&quot;fast-forward&quot;:false,&quot;progress&quot;:true,&quot;current-time&quot;:true,&quot;duration&quot;:false,&quot;mute&quot;:true,&quot;volume&quot;:true,&quot;pip&quot;:false,&quot;airplay&quot;:false,&quot;settings&quot;:true,&quot;downlaod&quot;:false,&quot;fullscreen&quot;:true},&quot;width&quot;:{&quot;deprecated&quot;:true,&quot;number&quot;:100,&quot;unit&quot;:&quot;%&quot;},&quot;repeat&quot;:false,&quot;autoplay&quot;:false,&quot;muted&quot;:false,&quot;playsinline&quot;:false,&quot;resetOnEnd&quot;:false,&quot;autoHideControl&quot;:true,&quot;video_id&quot;:null}">
</div></p>



<script type="application/ld+json">
    {
      "@context": "https://schema.org",
      "@type": "VideoObject",
      "name": "روش نصب آیفون تصویری سیماران به طریق سوئیچر پشت مانیتور",
      "description": "آموزش تصویری نصب آیفون سیماران به روش پارالل. این روش به این صورت است که یک کابل برای همه ی واحد ها کشیده شده و 4 رشته مشترک است و تنها سیم زنگ هاست که به صورت مجزا تا پنل می آید..",
      "thumbnailUrl":
        "https://www.dcakala.com/articles/wp-content/uploads/2019/01/paralel-simaran-installation-training.jpg",
      "uploadDate": "2021-08-23T08:00:00+08:00",
      "duration": "T00H12M14S",
      "contentUrl": "https://video.dcakala.com/video-files/video-door-phone/simaran/training/paralel-simaran-installation-training.mp4",
      "embedUrl": "https://video.dcakala.com/video-files/video-door-phone/simaran/training/paralel-simaran-installation-training.mp4",
      "interactionStatistic": {
        "@type": "InteractionCounter",
        "interactionType": { "@type": "http://schema.org/WatchAction" },
        "userInteractionCount": 20
      },
      "regionsAllowed": ""
    }
</script>



<h3 class="wp-block-heading">نصب آیفون سیماران در ساختمانهای کوچک</h3>



<p class="wp-block-paragraph">اگر از سیماران برای واحدهای زیر 8 واحد استفاده می کنید لازم نیست از سوئیچر مرکزی استفاده کنید. برای این چنین واحد هایی می بایست از یک کابل استفاده نمود که 4 رشته اصلی(قرمز،آبی،زرد و سفید) آن مشترک و بابت هر واحد یک سیم مجزا بابت زنگ (سیم رنگ مشکی) تعبیه نماییم. به این معنی که به طور مثال در یک ساختمان چهار واحدی به 8 رشته سیم برای اتصال به مانیتور و 4 رشته دیگر هم برای تغذیه ولتاژ AC و DC نیاز است . پشت مانیتور آیفون تصویری سیماران یک سوئیچر داخلی کار شده تا در صورت نیاز از آن استفاده شود برای استفاده از سوئیچر داخلی می بایست وضعیت جمپر پشت گوشی را تغییر داد.</p>



<figure class="wp-block-image"><img decoding="async" width="999" height="661" src="https://www.dcakala.com/articles/wp-content/uploads/2019/01/2-Small-building.png" alt="" class="wp-image-7149" srcset="https://dcakala.com/articles/wp-content/uploads/2019/01/2-Small-building.png 999w, https://dcakala.com/articles/wp-content/uploads/2019/01/2-Small-building-600x397.png 600w, https://dcakala.com/articles/wp-content/uploads/2019/01/2-Small-building-300x198.png 300w, https://dcakala.com/articles/wp-content/uploads/2019/01/2-Small-building-768x508.png 768w, https://dcakala.com/articles/wp-content/uploads/2019/01/2-Small-building-780x516.png 780w, https://dcakala.com/articles/wp-content/uploads/2019/01/2-Small-building-585x387.png 585w, https://dcakala.com/articles/wp-content/uploads/2019/01/2-Small-building-263x175.png 263w" sizes="(max-width: 999px) 100vw, 999px" /><figcaption class="wp-element-caption">نصب آیفون سیماران ساختمان کوچک</figcaption></figure>



<p class="wp-block-paragraph">این نوع سیم کشی به اصطلاح پارالل نام دارد که مانیتورها به صورت سری پشت همدیگر نصب میگردند. نکته اینجاست که اگر از هر واحد سیم مجزا تا باکس دم دری یا پنل کشیده شود می بایست از سوئیچر مجتمع استفاده شود و دیگر سوئیچر پشت مانیتور استفاده نخواهد داشت.</p>



<h2 class="wp-block-heading">روش دوم استفاده از سوئیچر مرکزی</h2>



<p class="wp-block-paragraph">در قسمت قبل گفته شد که برای ساختمان های بیشتر از 8 واحد بهتر است از سوئیچر مرکزی استفاده شود. سوئیچر سیماران مدل 721 در تعداد واحدهای 4،6،8 و 10 واحدی تولید و در بازار موجود می باشد.</p>



<p class="wp-block-paragraph">روش سیم کشی یه این صورت است که از هر واحد یک کابل دو زوج تا سوئیچر که معمولا در جعبه تقسیم در طبقه همکف یا پارکینگ قرار دارد کشیده شده و از جعبه تقسیم تا پنل 8 رشته ( 4 تا سیم مشترک و 4 تا سیم مربوط به تغذیه پنل و قفل دربازکن) بعلاوه به تعداد واحد ها یک رشته سیم مجزا در نظر گزفته شود. این روش استاندارترین روشی است که سیماران پیشنهاد میکند از آن استفاده کنید. باز هم برای این روش فیلم آموزشی ای وجود دارد که می توانید در ادامه آن را مشاهده کنید.</p>



<p class="wp-block-paragraph">
<div data-video-id="" class="wp-block-html5-player-video html5_video_players" data-attributes="{&quot;is_classic&quot;:true,&quot;provider&quot;:&quot;self-hosted&quot;,&quot;imported&quot;:false,&quot;clientId&quot;:&quot;&quot;,&quot;uniqueId&quot;:&quot;h5vp2&quot;,&quot;source&quot;:&quot;https:\/\/video.dcakala.com\/video-files\/video-door-phone\/simaran\/training\/seri-simaran-installation-training.mp4&quot;,&quot;poster&quot;:&quot;https:\/\/www.dcakala.com\/articles\/wp-content\/uploads\/2019\/01\/seri-simaran-installation-training.jpg&quot;,&quot;subtitle&quot;:[],&quot;skin&quot;:&quot;default&quot;,&quot;options&quot;:{&quot;controls&quot;:[&quot;play-large&quot;,&quot;play&quot;,&quot;progress&quot;,&quot;current-time&quot;,&quot;mute&quot;,&quot;volume&quot;,&quot;settings&quot;,&quot;pip&quot;,&quot;download&quot;,&quot;fullscreen&quot;],&quot;settings&quot;:[&quot;captions&quot;,&quot;quality&quot;,&quot;speed&quot;,&quot;loop&quot;],&quot;loadSprite&quot;:true,&quot;autoplay&quot;:false,&quot;playsinline&quot;:true,&quot;seekTime&quot;:10,&quot;volume&quot;:1,&quot;muted&quot;:false,&quot;hideControls&quot;:true,&quot;resetOnEnd&quot;:true,&quot;tooltips&quot;:{&quot;controls&quot;:true,&quot;seek&quot;:true},&quot;ratio&quot;:null,&quot;storage&quot;:{&quot;enabled&quot;:true,&quot;key&quot;:&quot;plyr&quot;},&quot;loop&quot;:{&quot;active&quot;:false},&quot;preload&quot;:&quot;metadata&quot;,&quot;speed&quot;:{&quot;options&quot;:[&quot;0.5&quot;,&quot;0.75&quot;,&quot;1&quot;,&quot;1.25&quot;,&quot;1.5&quot;,&quot;1.75&quot;,&quot;2&quot;,&quot;4&quot;]}},&quot;features&quot;:{&quot;passwordProtected&quot;:{&quot;password&quot;:null}},&quot;styles&quot;:{&quot;plyr_wrapper&quot;:{&quot;width&quot;:&quot;100%&quot;,&quot;borderRadius&quot;:&quot;0px&quot;,&quot;overflow&quot;:&quot;hidden&quot;},&quot;.plyr&quot;:{&quot;--plyr-color-main&quot;:&quot;#00b2ff&quot;}},&quot;brandColor&quot;:&quot;#00B3FF&quot;,&quot;radius&quot;:{&quot;number&quot;:20,&quot;unit&quot;:&quot;px&quot;},&quot;preload&quot;:&quot;metadata&quot;,&quot;controls&quot;:{&quot;play-large&quot;:true,&quot;restart&quot;:false,&quot;rewind&quot;:false,&quot;play&quot;:true,&quot;fast-forward&quot;:false,&quot;progress&quot;:true,&quot;current-time&quot;:true,&quot;duration&quot;:false,&quot;mute&quot;:true,&quot;volume&quot;:true,&quot;pip&quot;:false,&quot;airplay&quot;:false,&quot;settings&quot;:true,&quot;downlaod&quot;:false,&quot;fullscreen&quot;:true},&quot;width&quot;:{&quot;deprecated&quot;:true,&quot;number&quot;:100,&quot;unit&quot;:&quot;%&quot;},&quot;repeat&quot;:false,&quot;autoplay&quot;:false,&quot;muted&quot;:false,&quot;playsinline&quot;:false,&quot;resetOnEnd&quot;:false,&quot;autoHideControl&quot;:true,&quot;video_id&quot;:null}">
</div></p>



<script type="application/ld+json">
    {
      "@context": "https://schema.org",
      "@type": "VideoObject",
      "name": "روش نصب آیفون تصویری سیماران با سوئیچر مرکزی",
      "description": "آموزش تصویری نصب آیفون سیماران با سوئیچر مرکزی پر استفاده ترین نوع سیم کشی و نصب است که از هر واحد تا سوئیچر کابل مجزا کشیده شده و از سوئیچر تا پنل نیز یک کابل کشیده می شود...",
      "thumbnailUrl":
        "https://www.dcakala.com/articles/wp-content/uploads/2019/01/seri-simaran-installation-training.jpg",
      "uploadDate": "2021-08-23T08:00:00+08:00",
      "duration": "T00H10M51S",
      "contentUrl": "https://video.dcakala.com/video-files/video-door-phone/simaran/training/seri-simaran-installation-training.mp4",
      "embedUrl": "https://video.dcakala.com/video-files/video-door-phone/simaran/training/seri-simaran-installation-training.mp4",
      "interactionStatistic": {
        "@type": "InteractionCounter",
        "interactionType": { "@type": "http://schema.org/WatchAction" },
        "userInteractionCount": 20
      },
      "regionsAllowed": ""
    }
</script>



<h3 class="wp-block-heading">نصب آیفون سیماران درساختمانهای بالای 5 واحد</h3>



<p class="wp-block-paragraph">نوع کابلکشی به این صورت است که از هر واحد می بایست یک کابل دو زوج تا پنل کشیده شود و از باکس تا پنل نیز یک کابل با تعداد سیمهای مورد نیاز کارگذاشته شود. منظور از تعداد سیم مورد نیاز این است که 4 رشته سیم اصلی به همراه یک رشته از هر واحد برای زنگ هر واحد و 4 رشته نیز برای ولتاژ و دربازکن می بایست در نظر گرفت.</p>



<figure class="wp-block-image"><img loading="lazy" decoding="async" width="999" height="654" src="https://www.dcakala.com/articles/wp-content/uploads/2019/01/3-big-building.png" alt="" class="wp-image-7150" srcset="https://dcakala.com/articles/wp-content/uploads/2019/01/3-big-building.png 999w, https://dcakala.com/articles/wp-content/uploads/2019/01/3-big-building-600x393.png 600w, https://dcakala.com/articles/wp-content/uploads/2019/01/3-big-building-300x196.png 300w, https://dcakala.com/articles/wp-content/uploads/2019/01/3-big-building-768x503.png 768w, https://dcakala.com/articles/wp-content/uploads/2019/01/3-big-building-585x383.png 585w" sizes="(max-width: 999px) 100vw, 999px" /><figcaption class="wp-element-caption">نصب آیفون برای ساختمان با سوئیچر</figcaption></figure>



<p class="wp-block-paragraph">حال به طور مثال برای یک ساختمان 8واحدی به این تعداد سیم نیاز می باشد.</p>



<ul class="wp-block-list">
<li>4 رشته سیم اصلی( قرمز، آبی، زرد و سفید)</li>



<li>هشت رشته مجزا برای زنگ هر واحد</li>



<li>چهار رشته برای مثبت و منفی پنل و ولتاژ دربازکن</li>



<li>جمع سیم مورد نیاز<strong> 16 عدد</strong> و می بایست کابل <strong>ده زوج</strong> کشیده شود.</li>
</ul>



<h2 class="wp-block-heading">نصب سیستم کدینگ آیفون تصویری سیماران</h2>



<p class="wp-block-paragraph">برای مجتمع های مسکونی و تجاری که نیاز به نصب مانیتور آیفون تصویری به تعداد زیاد است از سیستم کدینگ شرکت سیماران استفاده می شود. در این سیستم بجای استفاده از سوئیچر از سیستم دیکودر استفاده میگردد که میبایست به ازای هر چهار واحد یک عدد دیکودر تهیه کرد.</p>



<figure class="wp-block-image"><img loading="lazy" decoding="async" width="1000" height="663" src="https://www.dcakala.com/articles/wp-content/uploads/2019/01/4-coding.png" alt="" class="wp-image-7151" srcset="https://dcakala.com/articles/wp-content/uploads/2019/01/4-coding.png 1000w, https://dcakala.com/articles/wp-content/uploads/2019/01/4-coding-600x398.png 600w, https://dcakala.com/articles/wp-content/uploads/2019/01/4-coding-300x199.png 300w, https://dcakala.com/articles/wp-content/uploads/2019/01/4-coding-768x509.png 768w, https://dcakala.com/articles/wp-content/uploads/2019/01/4-coding-780x516.png 780w, https://dcakala.com/articles/wp-content/uploads/2019/01/4-coding-585x388.png 585w, https://dcakala.com/articles/wp-content/uploads/2019/01/4-coding-263x175.png 263w" sizes="(max-width: 1000px) 100vw, 1000px" /><figcaption class="wp-element-caption">نصب آیفون تصویری سیماران کدینگ</figcaption></figure>



<p class="wp-block-paragraph">نوع اتصال مانیتور ها به مانند نوع سوئچیر دار است و می بایست از هر واحد یک کابل دو زوج از تا دیکودر کشید. خروجی دیکودر 5 سیم است و می توان چندین دیکودر را به همدیگر متصل کرد. به ازای هر 5 دیکودر باید از یک ترانس 730 سیماران استفاده نمود.</p>



<p class="wp-block-paragraph">در نهایت از آخرین دیکودر تا <a href="https://www.dcakala.com/video-door-phone/simaran/simaran-vfhc-d100.html">پنل کدینگ سیماران</a> باید یک کابل 6 زوج نصب کرد که 5 رشته اصلی بعلاوه 4 رشته سیم برای ولتاژ پنل و دربازکن استفاده خواهد شد.</p>



<h2 class="wp-block-heading">نصب ترانس و قفل در آیفون تصویری سیماران</h2>



<p class="wp-block-paragraph">
<div data-video-id="" class="wp-block-html5-player-video html5_video_players" data-attributes="{&quot;is_classic&quot;:true,&quot;provider&quot;:&quot;self-hosted&quot;,&quot;imported&quot;:false,&quot;clientId&quot;:&quot;&quot;,&quot;uniqueId&quot;:&quot;h5vp3&quot;,&quot;source&quot;:&quot;https:\/\/video.dcakala.com\/video-files\/video-door-phone\/simaran\/training\/installation-power%20supply-lock-simaran.mp4&quot;,&quot;poster&quot;:&quot;https:\/\/www.dcakala.com\/articles\/wp-content\/uploads\/2019\/01\/installation-power-supply-lock-simaran.jpg&quot;,&quot;subtitle&quot;:[],&quot;skin&quot;:&quot;default&quot;,&quot;options&quot;:{&quot;controls&quot;:[&quot;play-large&quot;,&quot;play&quot;,&quot;progress&quot;,&quot;current-time&quot;,&quot;mute&quot;,&quot;volume&quot;,&quot;settings&quot;,&quot;pip&quot;,&quot;download&quot;,&quot;fullscreen&quot;],&quot;settings&quot;:[&quot;captions&quot;,&quot;quality&quot;,&quot;speed&quot;,&quot;loop&quot;],&quot;loadSprite&quot;:true,&quot;autoplay&quot;:false,&quot;playsinline&quot;:true,&quot;seekTime&quot;:10,&quot;volume&quot;:1,&quot;muted&quot;:false,&quot;hideControls&quot;:true,&quot;resetOnEnd&quot;:true,&quot;tooltips&quot;:{&quot;controls&quot;:true,&quot;seek&quot;:true},&quot;ratio&quot;:null,&quot;storage&quot;:{&quot;enabled&quot;:true,&quot;key&quot;:&quot;plyr&quot;},&quot;loop&quot;:{&quot;active&quot;:false},&quot;preload&quot;:&quot;metadata&quot;,&quot;speed&quot;:{&quot;options&quot;:[&quot;0.5&quot;,&quot;0.75&quot;,&quot;1&quot;,&quot;1.25&quot;,&quot;1.5&quot;,&quot;1.75&quot;,&quot;2&quot;,&quot;4&quot;]}},&quot;features&quot;:{&quot;passwordProtected&quot;:{&quot;password&quot;:null}},&quot;styles&quot;:{&quot;plyr_wrapper&quot;:{&quot;width&quot;:&quot;100%&quot;,&quot;borderRadius&quot;:&quot;0px&quot;,&quot;overflow&quot;:&quot;hidden&quot;},&quot;.plyr&quot;:{&quot;--plyr-color-main&quot;:&quot;#00b2ff&quot;}},&quot;brandColor&quot;:&quot;#00B3FF&quot;,&quot;radius&quot;:{&quot;number&quot;:20,&quot;unit&quot;:&quot;px&quot;},&quot;preload&quot;:&quot;metadata&quot;,&quot;controls&quot;:{&quot;play-large&quot;:true,&quot;restart&quot;:false,&quot;rewind&quot;:false,&quot;play&quot;:true,&quot;fast-forward&quot;:false,&quot;progress&quot;:true,&quot;current-time&quot;:true,&quot;duration&quot;:false,&quot;mute&quot;:true,&quot;volume&quot;:true,&quot;pip&quot;:false,&quot;airplay&quot;:false,&quot;settings&quot;:true,&quot;downlaod&quot;:false,&quot;fullscreen&quot;:true},&quot;width&quot;:{&quot;deprecated&quot;:true,&quot;number&quot;:100,&quot;unit&quot;:&quot;%&quot;},&quot;repeat&quot;:false,&quot;autoplay&quot;:false,&quot;muted&quot;:false,&quot;playsinline&quot;:false,&quot;resetOnEnd&quot;:false,&quot;autoHideControl&quot;:true,&quot;video_id&quot;:null}">
</div></p>



<p class="wp-block-paragraph">قفل و ترانس قسمتی است که بسیاری را کمی سردر گم می کند اما اگر شما کمی با اصول برق کشی ساختمانی آشنا باشید این قسمت برایتان بسیار ساده خواهد بود. در ابتدا باید بدانید که پس از فشردن دکه باز کردن درب، رله ای پشت پنل فعال می گردد. مثل اینکه شما دکمه زنگی را بفشارید و سپس رها کنید. پس سیم بندی به این شکل خواهد بود که از خروجی AC ترانس یک سر را مستقیم به قفل برقی وصل میکنید و سر دیگر سیم ترانس و قفل براقی را به دو سیم رله پشت آیفون تصویری وصل کنید.</p>



<p class="wp-block-paragraph">سیماران در سری های جدید تر خروجی مستقیم برای قفل زنجیری یا قفل برقی در نظر گرفته تا کار را برای نصاب راحت تر نماید. برای این قسمت نیز آموزش تصویری وجود دارد که می توانید در ادامه آن را مشاهده کنید.</p>



<h2 class="wp-block-heading">دیگر مطالب مرتبط</h2>



<ul class="wp-block-list">
<li><a href="https://www.dcakala.com/articles/connecting-simaran-video-door-phone-to-automatic-door-jack/">بازکردن جک درب پارکینگی با آیفون تصویری سیماران + فیلم</a></li>



<li><a href="https://www.dcakala.com/articles/simaran-video-door-phone-internal-connection-setup-guide/">راهنمای راه اندازی ارتباط داخلی آیفون تصویری سیماران + فیلم</a></li>



<li><a href="https://www.dcakala.com/articles/installation-second-panel-simaran/">راهنمای نصب پنل زنگ دوم به آیفون تصویری سیماران + فیلم</a></li>



<li><a href="https://www.dcakala.com/articles/installation-cctv-to-simaran/">اتصال دوربین مدار بسته آنالوگ به آیفون تصویری سیماران + فیلم</a></li>
</ul>



<script type="application/ld+json">
    {
      "@context": "https://schema.org",
      "@type": "VideoObject",
      "name": "نصب قفل و ترانس آیفون تصویری سیماران",
      "description": "اتصال منبع تغذیه به قفل برقی یا زنجیری شاید کمی گیج کننده باشد اما امری بسیار ساده است. در اصل رله پنل به مانند یک کلید زنگ کار می کند..",
      "thumbnailUrl":
        "https://www.dcakala.com/articles/wp-content/uploads/2019/01/installation-power-supply-lock-simaran.jpg",
      "uploadDate": "2021-08-23T08:00:00+08:00",
      "duration": "T00H06M03S",
      "contentUrl": "https://video.dcakala.com/video-files/video-door-phone/simaran/training/installation-power%20supply-lock-simaran.mp4",
      "embedUrl": "https://video.dcakala.com/video-files/video-door-phone/simaran/training/installation-power%20supply-lock-simaran.mp4",
      "interactionStatistic": {
        "@type": "InteractionCounter",
        "interactionType": { "@type": "http://schema.org/WatchAction" },
        "userInteractionCount": 20
      },
      "regionsAllowed": ""
    }
</script>



<h3 class="wp-block-heading">سوالات متداول</h3>



<div class="schema-faq wp-block-yoast-faq-block"><div class="schema-faq-section" id="faq-question-1629724739041"><strong class="schema-faq-question">کاربرد رنگ سیم ها در آیفون تصویری سیماران چیست؟</strong> <p class="schema-faq-answer"> رنگ قرمز: این سیم برای رد بدل شدن صدا از بالا به پایین و از پنل به واحد می باشد.<br/>رنگ آبی: این سیم ولتاژ منفی را در آیفون تصویری سیماران بر عهده دارد.<br/>رنگ زرد: این سیم ولتاژ مثبت را منقل می کند.<br/>رنگ سفید: این سیم انتقال تصویر را در آیفون سیماران برقرار می کند.<br/>رنگ مشکی: در صورت استفاده شدن زنگ واحد با این سیم برقراز می شود. <img loading="lazy" decoding="async" width="976" height="529" src="https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color.jpg" class="attachment-full size-full" alt="رنگ سیم ها در آیفون سیماران" style="max-width: 100%; height: auto;" srcset="https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color.jpg 976w, https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color-600x325.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color-300x163.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color-768x416.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color-18x10.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/08/application-wire-color-585x317.jpg 585w" sizes="(max-width: 976px) 100vw, 976px" /></p> </div> <div class="schema-faq-section" id="faq-question-1629724857350"><strong class="schema-faq-question">به چند روش سیم کشی برای نصب آیفون سیماران می توان انجام داد؟</strong> <p class="schema-faq-answer">دو روش استاندارد وجود دارد که از طرف شرکت تایید می شود. اولی استفاده از سوئیچر پشت پنل است که برای ساختمانهای کوچک پیشنهاد می شود و دومی استفاده از سوئیچر مرکزی است که برای ساختمانهای بزرگتر یعنی بیش از 8 واحد مورد استفاده قرار میگیرد. برای اطلاع از چگونگی کار مطلب را کامل بخوانید.</p> </div> <div class="schema-faq-section" id="faq-question-1629725064342"><strong class="schema-faq-question">آیا برای ساختمان های زیر 8 واحد می شود از سیستم سوئیچر مرکزی استفاده کرد؟</strong> <p class="schema-faq-answer">بله- این روش برای ساختمانهای 1 واحد کاربرد دارد. ولی این مورد را بدانید سوئیچر مرکزی سیماران در کمترین حالت از 6 واحد پشتیبانی میکند و شما در صورت استفاده برای واحد های کمتر باید هزینه خرید سوئیچر 6 واحدی را بپردازید.</p> </div> </div>
<p>نوشته <a href="https://dcakala.com/articles/nasb-simara-vdp/">روش نصب و نقشه سیم کشی آیفون تصویری سیماران + فیلم آموزشی</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></content:encoded>

					<wfw:commentRss>https://dcakala.com/articles/nasb-simara-vdp/feed/</wfw:commentRss>
			<slash:comments>62</slash:comments>

		<enclosure url="https://video.dcakala.com/video-files/video-door-phone/simaran/training/paralel-simaran-installation-training.mp4" length="86547736" type="video/mp4" />
<enclosure url="https://video.dcakala.com/video-files/video-door-phone/simaran/training/seri-simaran-installation-training.mp4" length="75660724" type="video/mp4" />
<enclosure url="https://video.dcakala.com/video-files/video-door-phone/simaran/training/installation-power%20supply-lock-simaran.mp4" length="42213835" type="video/mp4" />

			</item>
		<item>
		<title>راهنمای نصب پنل زنگ دوم به آیفون تصویری سیماران + فیلم</title>
		<link>https://dcakala.com/articles/installation-second-panel-simaran/</link>
					<comments>https://dcakala.com/articles/installation-second-panel-simaran/#comments</comments>

		<dc:creator><![CDATA[روناک پارسا]]></dc:creator>
		<pubDate>Wed, 13 Oct 2021 12:44:20 +0000</pubDate>
				<category><![CDATA[آیفون تصویری]]></category>
		<category><![CDATA[راهنمای خرید]]></category>
		<category><![CDATA[راهنمای نصب]]></category>
		<category><![CDATA[راهنمای نصب آیفون تصویری]]></category>
		<guid isPermaLink="false">https://www.dcakala.com/articles/?p=12788</guid>

					<description><![CDATA[<p>یکی از سوالاتی که ساکنان ساختمان هایی که دو ورودی در مجتمع مسکونی و یا آپارتمان خود دارند این است، که قابلیت نصب پنل زنگ دم دری آیفون تصویری ثانویه چگونه می باشد تا با کمک آن به مشاهده مراجعه کنندگان درب دوم پرداخته و در صورت نیاز با آن ها مکالمه و یا درب [&#8230;]</p>
<p>نوشته <a href="https://dcakala.com/articles/installation-second-panel-simaran/">راهنمای نصب پنل زنگ دوم به آیفون تصویری سیماران + فیلم</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></description>
										<content:encoded><![CDATA[
<p class="wp-block-paragraph">یکی از سوالاتی که ساکنان ساختمان هایی که دو ورودی در مجتمع مسکونی و یا آپارتمان خود دارند این است، که قابلیت نصب پنل زنگ دم دری <a href="https://www.dcakala.com/video-door-phone">آیفون تصویری</a> ثانویه چگونه می باشد تا با کمک آن به مشاهده مراجعه کنندگان درب دوم پرداخته و در صورت نیاز با آن ها مکالمه و یا درب ساختمان را باز کنند.</p>



<figure class="wp-block-video"><video controls poster="https://www.dcakala.com/articles/wp-content/uploads/2021/10/installation-2panel-simaran.jpg" src="https://video.dcakala.com/video-files/video-door-phone/simaran/training/installation-2panel-simaran.mp4"></video></figure>



<script type="application/ld+json">
    {
      "@context": "https://schema.org",
      "@type": "VideoObject",
      "name": "راهنمای نصب پنل زنگ دوم به آیفون تصویری سیماران",
      "description": "ویدیوی راهنمای اتصال زنگ دوم یا پنل دوم برای دربازکن های تصویری سیماران",
      "thumbnailUrl":
        "https://www.dcakala.com/articles/wp-content/uploads/2021/10/installation-2panel-simaran.jpg",
      "uploadDate": "2021-10-10T08:00:00+08:00",
      "duration": "T00H03M41S",
      "contentUrl": "https://video.dcakala.com/video-files/video-door-phone/simaran/training/installation-2panel-simaran.mp4",
      "embedUrl": "https://video.dcakala.com/video-files/video-door-phone/simaran/training/installation-2panel-simaran.mp4",
      "interactionStatistic": {
        "@type": "InteractionCounter",
        "interactionType": { "@type": "http://schema.org/WatchAction" },
        "userInteractionCount": 88
      },
      "regionsAllowed": ""
    }
</script>



<p class="wp-block-paragraph">در این مقاله مواردی مهم که در هنگام راه اندازی پنل زنگ دوم لازم است بدانید را به شما مراجعه کنندگان گرامی <strong>وبلاگ فروشگاه اینترنتی دی سی ای کالا</strong> به صورت تخصصی و فنی&nbsp; توضیح می دهیم.</p>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="576" src="https://www.dcakala.com/articles/wp-content/uploads/2021/10/installation-second-panel-simaran-min-1024x576.jpg" alt="" class="wp-image-12810" srcset="https://dcakala.com/articles/wp-content/uploads/2021/10/installation-second-panel-simaran-min-1024x576.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2021/10/installation-second-panel-simaran-min-600x338.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/10/installation-second-panel-simaran-min-300x169.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/10/installation-second-panel-simaran-min-768x432.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/10/installation-second-panel-simaran-min-18x10.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/10/installation-second-panel-simaran-min-1170x658.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2021/10/installation-second-panel-simaran-min-585x329.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2021/10/installation-second-panel-simaran-min.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<h3 class="wp-block-heading">اتصال نمایشگر درون منزلی پنل زنگ دوم</h3>



<p class="wp-block-paragraph">در گام اول برای اتصال پنل دوم به <a href="https://www.dcakala.com/video-door-phone/simaran">آیفون تصویری سیماران</a> باید به این موضع توجه داشت که نمایشگر خریداری قابلیت اتصال به صفحه دم دری دوم را دارا است. نحوه فهمیدن این موضوع علاوه بر خواندن قابلیت های محصول در درون سایت ارائه کننده محصول و یا مشاهده کاتالوگ، کانکتور نمایشگر را بررسی کرده تا از قابلیت اتصال پنل به دوم به نمایشگر رنگی مطمئن شویم. نمایشگر هایی که از پنل دوم پشتیبانی می کنند از دو کانکتور 5 و 4 تایی بهره می برند که برای اتصال سیم کشی ها کشیده از پنل اول و دوم استفاده می شوند.</p>



<h3 class="wp-block-heading">سوئیچر آیفون تصویری سیماران با قابلیت پشتیبانی از دو پنل</h3>



<p class="wp-block-paragraph">در گام اول برای خریداری سوئیچر <a href="https://www.dcakala.com/video-door-phone/iranian-video-door-phone">آیفون تصویری ایرانی</a> سیماران باید به این موضع توجه باشید که برای پنل اول از سوئیچر داخلی نمایشگر استفاده کنید یا در نظر دارید برای هر دو پنل از سوئیچر خارجی استفاده کنید. در هر صورت سیم مورد نیاز برای آیفون تصویری خریداری 4 زوج است تا به راحتی به دو کانکتور موجود بر روی نمایشگر نصب شود. سوئیچر خارجی برای پنل دوم درب ساختمان به نوعی اجباری است، پس به این نکته توجه داشته باشید که در هنگام <strong>نصب سیستم آیفون تصویری</strong> درب ساختمان توسط خودتان یا نصاب نمایشگر های رنگی، نصب دقیق و صحیح آن از اهمیت بالایی برخوردار است. در ادامه محبوب و پرفروش ترین آیفون تصویری دو پنل سیماران را معرفی می کنیم.</p>



<figure class="wp-block-embed alignwide is-type-wp-embed"><div class="wp-block-embed__wrapper">
<blockquote class="wp-embedded-content" data-secret="cnkilKk3NB"><a href="https://www.dcakala.com/articles/nasb-simara-vdp/">روش نصب و نقشه سیم کشی آیفون تصویری سیماران + فیلم آموزشی</a></blockquote><iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted"  title="&#8220;روش نصب و نقشه سیم کشی آیفون تصویری سیماران + فیلم آموزشی&#8221; &#8212; مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی" src="https://www.dcakala.com/articles/nasb-simara-vdp/embed/#?secret=La60TEekUe#?secret=cnkilKk3NB" data-secret="cnkilKk3NB" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
</div></figure>



<figure class="wp-block-embed alignwide is-type-wp-embed"><div class="wp-block-embed__wrapper">
<blockquote class="wp-embedded-content" data-secret="KmK6c5Qryl"><a href="https://www.dcakala.com/articles/installation-cctv-to-simaran/">اتصال دوربین مدار بسته آنالوگ به آیفون تصویری سیماران + فیلم</a></blockquote><iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted"  title="&#8220;اتصال دوربین مدار بسته آنالوگ به آیفون تصویری سیماران + فیلم&#8221; &#8212; مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی" src="https://www.dcakala.com/articles/installation-cctv-to-simaran/embed/#?secret=VSCyYWVNis#?secret=KmK6c5Qryl" data-secret="KmK6c5Qryl" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
</div></figure>



<h2 class="wp-block-heading">معرفی آیفون تصویری سیماران با قابلیت پشتیبانی پنل زنگ دوم</h2>



<hr class="wp-block-separator has-text-color has-pale-pink-color has-css-opacity has-pale-pink-background-color has-background is-style-wide"/>



<h3 class="wp-block-heading">دربازکن تصویری سیماران 4.3 اینچ با حافظه HS-43TK/M200</h3>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="433" src="https://www.dcakala.com/articles/wp-content/uploads/2021/10/simaran-43tk-m100-video-door-phone-1024x433.jpg" alt="" class="wp-image-12796" srcset="https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-43tk-m100-video-door-phone-1024x433.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-43tk-m100-video-door-phone-600x254.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-43tk-m100-video-door-phone-300x127.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-43tk-m100-video-door-phone-768x324.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-43tk-m100-video-door-phone-18x8.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-43tk-m100-video-door-phone-1170x494.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-43tk-m100-video-door-phone-585x247.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-43tk-m100-video-door-phone.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<ul class="wp-block-list">
<li>کلید لمسی</li>



<li>نمایشگر رنگی 4.3 اینچی LCD TFT</li>



<li>نور پس زمینه LED و منوی تظیمات OSD</li>



<li>باز کردن جک درب پارکینگ و اتصال به دو پنل</li>



<li>دارای حافظه برای ذخیره سازی 200 عکس</li>



<li>دارای 13 ملودی برای زنگ پنل</li>



<li>قابلیت ارتباط داخلی واحدها با مرکز نگهبانی و بالعکس</li>



<li>گارانتی 2/5 ساله</li>
</ul>



<div class="wp-block-buttons is-layout-flex wp-block-buttons-is-layout-flex">
<div class="wp-block-button has-custom-width wp-block-button__width-50"><a class="wp-block-button__link wp-element-button" href="https://www.dcakala.com/video-door-phone/simaran/simaran-hs-43tk-m100.html">خرید محصول</a></div>
</div>



<hr class="wp-block-separator has-css-opacity is-style-wide"/>



<h3 class="wp-block-heading">آیفون تصویری سیماران مدل HS-78/M100-WIFI</h3>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="502" src="https://www.dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-1024x502.jpg" alt="" class="wp-image-12748" srcset="https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-1024x502.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-600x294.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-300x147.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-768x376.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-18x9.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-1170x573.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-585x287.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<ul class="wp-block-list">
<li>قابلیت اتصال به موبایل از طریق بستر اینترنت WIFI</li>



<li>برقراری ارتباط داخلی با واحد ها</li>



<li>انتقال تماس از واحد به واحدی دیگر، خطوط صوتی جدگانه برای ارتباط واحد و پنل</li>



<li>قابلیت تشخیص حرکت در ورودی دوم</li>



<li>منوی تنظیمات دو زبانه</li>



<li>تقویم شمسی و میلادی</li>



<li>پشتیبانی از درب بازکن دوم (جک پارکینگی)</li>



<li>گارانتی 2.5 ساله</li>
</ul>



<div class="wp-block-buttons is-layout-flex wp-block-buttons-is-layout-flex">
<div class="wp-block-button has-custom-width wp-block-button__width-50"><a class="wp-block-button__link wp-element-button" href="https://www.dcakala.com/video-door-phone/simaran/simaran-hs-78-m100-wifi.html">خرید محصول</a></div>
</div>



<hr class="wp-block-separator has-css-opacity is-style-wide"/>



<h3 class="wp-block-heading">آيفون تصويري سيماران HS-72TK/M100</h3>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="427" src="https://www.dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs72-video-door-phone-1024x427.jpg" alt="" class="wp-image-12798" srcset="https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs72-video-door-phone-1024x427.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs72-video-door-phone-600x250.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs72-video-door-phone-300x125.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs72-video-door-phone-768x320.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs72-video-door-phone-18x8.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs72-video-door-phone-1170x488.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs72-video-door-phone-585x244.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs72-video-door-phone.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<ul class="wp-block-list">
<li>صفحه نمایش 7 اینچی و لمسی</li>



<li>پشتیبانی از اتصال به 2 پنل و خروجی درب بازکن دوم</li>



<li>قابلیت تشخیص حرکت در ورودی دوم</li>



<li>مجهز به خروجی دربازکن دوم (پارکینگ)</li>



<li>مجهز به حافظه داخلی جهت ذخیره عکس</li>



<li>پشتیبانی از حافظه جانبی جهت ذخیره عکس و فیلم با صدا با Micro Sd 4G</li>



<li>برقراری ارتباط با تمامی واحد ها و یک واحد نگهبانی</li>



<li>گارانتی 2/5 ساله</li>
</ul>



<div class="wp-block-buttons is-layout-flex wp-block-buttons-is-layout-flex">
<div class="wp-block-button has-custom-width wp-block-button__width-50"><a class="wp-block-button__link wp-element-button" href="https://www.dcakala.com/video-door-phone/simaran/simaran-hs72tk-m100.html">خرید محصول</a></div>
</div>



<hr class="wp-block-separator has-css-opacity is-style-wide"/>



<h3 class="wp-block-heading">آیفون تصویری سیماران مدل HS-73/200M</h3>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="429" src="https://www.dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs-73-m200-video-door-phone-1024x429.jpg" alt="" class="wp-image-12800" srcset="https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs-73-m200-video-door-phone-1024x429.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs-73-m200-video-door-phone-600x252.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs-73-m200-video-door-phone-300x126.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs-73-m200-video-door-phone-768x322.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs-73-m200-video-door-phone-18x8.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs-73-m200-video-door-phone-1170x490.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs-73-m200-video-door-phone-585x245.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2021/10/simaran-hs-73-m200-video-door-phone.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<p class="wp-block-paragraph">صفحه نمایش 7 اینچی تمام لمسی<br>حافظه داخلی با ذخیره سازی 200 عکس و پشتیبانی از درگاه Micro-SD برای ذخیره سازی تصویر، فیلم و صدا<br>برقراری ارتباط داخلی واحد ها و نگهبانی<br>مجهز به خروجی در بازکن دوم (پارکینگ)<br>تنظیم صدا و شدت آن توسط دکمه های مکانیکی<br>قابلیت اتصال به دو پنل مجزا یا یک پنل و یک دوربین مداربسته (با حساسیت به حرکت)<br>گارانتی 2.5 ساله</p>



<div class="wp-block-buttons is-layout-flex wp-block-buttons-is-layout-flex">
<div class="wp-block-button has-custom-width wp-block-button__width-50"><a class="wp-block-button__link wp-element-button" href="https://www.dcakala.com/video-door-phone/simaran/simaran-hs-73-m200.html">خرید محصول</a></div>
</div>
<p>نوشته <a href="https://dcakala.com/articles/installation-second-panel-simaran/">راهنمای نصب پنل زنگ دوم به آیفون تصویری سیماران + فیلم</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></content:encoded>

					<wfw:commentRss>https://dcakala.com/articles/installation-second-panel-simaran/feed/</wfw:commentRss>
			<slash:comments>2</slash:comments>

		<enclosure url="https://video.dcakala.com/video-files/video-door-phone/simaran/training/installation-2panel-simaran.mp4" length="25959315" type="video/mp4" />

			</item>
		<item>
		<title>اتصال دوربین مدار بسته آنالوگ به آیفون تصویری سیماران + فیلم</title>
		<link>https://dcakala.com/articles/installation-cctv-to-simaran/</link>
					<comments>https://dcakala.com/articles/installation-cctv-to-simaran/#comments</comments>

		<dc:creator><![CDATA[روناک پارسا]]></dc:creator>
		<pubDate>Wed, 01 Sep 2021 11:43:06 +0000</pubDate>
				<category><![CDATA[آیفون تصویری]]></category>
		<category><![CDATA[دوربین مداربسته]]></category>
		<category><![CDATA[مقالات آموزشی]]></category>
		<category><![CDATA[راهنمای نصب آیفون تصویری]]></category>
		<guid isPermaLink="false">https://www.dcakala.com/articles/?p=12595</guid>

					<description><![CDATA[<p>نحوه اتصال دوربین مداربسته آنالوگ به آیفون تصویری در اولین گام برای اتصال دوربین مدار بسته شاید به نظر برسد، که نیاز به یک سوئیچر و یا ایجاد تغییر در دوربین و یا تنظیمات پنل زنگ دم دری است، ولی با هوشمند شدن این تجهیزات به هیچ کدام موارد ذکر شده نیاز نداریم. پس از [&#8230;]</p>
<p>نوشته <a href="https://dcakala.com/articles/installation-cctv-to-simaran/">اتصال دوربین مدار بسته آنالوگ به آیفون تصویری سیماران + فیلم</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></description>
										<content:encoded><![CDATA[
<h3 class="wp-block-heading">نحوه اتصال دوربین مداربسته آنالوگ به آیفون تصویری</h3>



<p class="wp-block-paragraph">در اولین گام برای اتصال <strong>دوربین مدار بسته</strong> شاید به نظر برسد، که نیاز به یک سوئیچر و یا ایجاد تغییر در دوربین و یا تنظیمات پنل زنگ دم دری است، ولی با هوشمند شدن این تجهیزات به هیچ کدام موارد ذکر شده نیاز نداریم. پس از جایگذاری و نصب دوربین دو رشته سیم به ورودی دوم <a href="https://www.dcakala.com/video-door-phone/simaran/">آیفون تصویری سیماران</a> متصل می شود تا تصاویر بر روی صفحه نمایش با کیفیت بالا تماشا کنید. </p>



<figure class="wp-block-embed alignwide is-type-wp-embed is-provider-اخبار-سیستمهای-حفاظتی-و-نظارتی wp-block-embed-اخبار-سیستمهای-حفاظتی-و-نظارتی"><div class="wp-block-embed__wrapper">
<blockquote class="wp-embedded-content" data-secret="mK2dFtMFjP"><a href="https://www.dcakala.com/articles/nasb-simara-vdp/">روش نصب و نقشه سیم کشی آیفون تصویری سیماران + فیلم آموزشی</a></blockquote><iframe class="wp-embedded-content" sandbox="allow-scripts" security="restricted"  title="&#8220;روش نصب و نقشه سیم کشی آیفون تصویری سیماران + فیلم آموزشی&#8221; &#8212; مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی" src="https://www.dcakala.com/articles/nasb-simara-vdp/embed/#?secret=hmH16kxVzt#?secret=mK2dFtMFjP" data-secret="mK2dFtMFjP" width="600" height="338" frameborder="0" marginwidth="0" marginheight="0" scrolling="no"></iframe>
</div></figure>



<p class="wp-block-paragraph">جریان برق مورد نیاز که منبع تغذیه جداگانه نسبت به ترانس <strong>نمایشگر رنگی درون منزلی</strong> تامین می شود از نو 12 ولت آمپر است، که به فعال سازی دوربین می پردازد. کابل کواکسیال دوربین که به آیفون سیماران متصل می شود از نوع دو زوج که سیم سفید آن جهت انتقال تصویر و سیم به قسمت منفی یا ارت متصل می شود تا از آسیب و یا سوختن نمایشگر جلوگیری شود.</p>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="576" src="https://www.dcakala.com/articles/wp-content/uploads/2021/08/installation-cctv-simaran-1024x576.jpg" alt="نحوه سیم کشی دوربین به آیفون تصویری سیماران" class="wp-image-12729" srcset="https://dcakala.com/articles/wp-content/uploads/2021/08/installation-cctv-simaran-1024x576.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2021/08/installation-cctv-simaran-600x338.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/08/installation-cctv-simaran-300x169.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/08/installation-cctv-simaran-768x432.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/08/installation-cctv-simaran-18x10.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/08/installation-cctv-simaran-1170x658.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2021/08/installation-cctv-simaran-585x329.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2021/08/installation-cctv-simaran.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /><figcaption>نحوه سیم کشی دوربین به آیفون تصویری سیماران</figcaption></figure>



<h3 class="wp-block-heading">لوازم مورد نیاز جهت اتصال دوربین به آیفون تصویری سیماران</h3>



<p class="wp-block-paragraph">در هنگام خرید انواع آیفون این اشباه می شود، که نمایشگر هایی که قابلیت پشتیبانی <a href="https://www.dcakala.com/cctv/">دوربین مدار بسته</a> آنالوگ را دارا هستند، از دوربین هایی با تکنولوژی های متفاوت پشتیبانی می کنند. این تفکر اشتباه در اکثر مواقع باعث هزینه گزاف و اضافی برای <strong>خرید دروبین مداربسته</strong> با کیفیت بسیار بالا است. آیفون تصویری که در خصوصیات خود، قابلیت پشتیبانی از دوربین مدار بسته قرار اند، تنها از دوربین آنالوگ قدیمی استفاده می کنند و با کمک منبع تغذیه ای 12 ولت، 2 آمپر و کابل کواکسیال دو زوج انجام می پذیرد که به فعال سازی دوربین و انتقال تصویر به <strong>نمایشگر درون منزلی</strong> می پردازد.</p>



<h2 class="wp-block-heading">ویدیوی آموزشی روش اتصال دوربین مدار بسته به آیفون تصویری سیماران</h2>



<figure class="wp-block-video"><video controls poster="https://www.dcakala.com/articles/wp-content/uploads/2021/08/installation-cctv-and-simaran-video.jpg" src="https://video.dcakala.com/video-files/video-door-phone/simaran/training/installation-cctv-simaran.mp4"></video></figure>



<script type="application/ld+json">
    {
      "@context": "https://schema.org",
      "@type": "VideoObject",
      "name": "روش اتصال دوربین مدار بسته به آیفون تصویری سیماران",
      "description": "در این ویدیو روش اتصال دوربین آنالوگ به انواع مانیتور های دربازکن تصویری آموزش داده می شود",
      "thumbnailUrl":
        "https://www.dcakala.com/articles/wp-content/uploads/2021/08/installation-cctv-and-simaran-video.jpg",
      "uploadDate": "2021-04-09T08:00:00+08:00",
      "duration": "T00H02M12S",
      "contentUrl": "https://video.dcakala.com/video-files/video-door-phone/simaran/training/installation-cctv-simaran.mp4",
      "embedUrl": "https://video.dcakala.com/video-files/video-door-phone/simaran/training/installation-cctv-simaran.mp4",
      "interactionStatistic": {
        "@type": "InteractionCounter",
        "interactionType": { "@type": "http://schema.org/WatchAction" },
        "userInteractionCount": 20
      },
      "regionsAllowed": ""
    }
</script>



<h3 class="wp-block-heading">چگونگی تماشای تصاویر دوربین و پنل</h3>



<p class="wp-block-paragraph">هوشمندی آیفون تصویری سیماران تنها به پشتیبانی از دوربین مداربسته خلاصه نمی شود. رابط کاربری پیشرفته آیفون های سیماران باعث شده تا با خریداری این سری محصولات تنها با لمس یک دکمه به تماشای تصاویر دوربین مداربسته بپردازند. برای مشاهده تصاویر دوربین بر روی نمایشگر رنگی درون منزلی، پس از راه اندازی سیستم خریداری شده می توانید با فشردن دکمه مشاهده تصویر که با نماد یک فرد مشخص شده، تصاویر پنل زنگ را دیده و با تکرار مجدد این عمل تصاویر دوربین مدار بسته آنالوگ به درون صفحه نمایش منتقل شده و به نمایش در می آید.</p>



<h2 class="wp-block-heading">معرفی آیفون سیماران با قابلیت پشتیبانی از دوربین</h2>



<hr class="wp-block-separator is-style-wide"/>



<h3 class="wp-block-heading">آیفون تصویری سیماران HS-43TK/M100-WIFI</h3>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="433" src="https://www.dcakala.com/articles/wp-content/uploads/2021/08/simaran-43tk-m100-video-door-phone-1024x433.jpg" alt="آیفون تصویری سیماران HS-43TK/M100-WIFI" class="wp-image-12737" srcset="https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-43tk-m100-video-door-phone-1024x433.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-43tk-m100-video-door-phone-600x254.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-43tk-m100-video-door-phone-300x127.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-43tk-m100-video-door-phone-768x324.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-43tk-m100-video-door-phone-18x8.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-43tk-m100-video-door-phone-1170x494.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-43tk-m100-video-door-phone-585x247.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-43tk-m100-video-door-phone.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<ul class="wp-block-list"><li>صفحه نمایش 4.3 اینچی LCD-TFT</li><li>قابلیت اتصال به موبایل از طریق WIFI برای دیدن تصاویر و بازکردن درب</li><li>صفحه کلید لمسی</li><li>اتصال به دوربین مداربسته آنالوگ</li><li>ذخیره 100 عکس رنگی در حافظه داخلی</li><li>امکان ارتقاء حافظه و ذخیره 1000 عکس و 100 فیلم 15 ثانیه ای با صدا در حافظه جانبی</li><li>پشتیبانی از دو پنل و قفل دم دری برای بازکردن درب دوم</li><li>قابلیت اتصال به جک درب پارکینگی</li><li>ارتباط با تمامی واحد ها و نگهبانی</li><li>گارانتی 2.5 ساله</li></ul>



<div class="wp-block-buttons is-layout-flex wp-block-buttons-is-layout-flex">
<div class="wp-block-button has-custom-width wp-block-button__width-50"><a class="wp-block-button__link" href="https://www.dcakala.com/video-door-phone/simaran/simaran-hs-43tkm100-wifi.html">خرید محصول</a></div>
</div>



<hr class="wp-block-separator is-style-wide"/>



<h3 class="wp-block-heading">آیفون تصویری سیماران 7 اینچ با حافظه HS-72TK/M100<a href="javascript:;"></a></h3>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="427" src="https://www.dcakala.com/articles/wp-content/uploads/2021/08/simaran-hs72-video-door-phone-1024x427.jpg" alt="آیفون تصویری سیماران 7 اینچ با حافظه HS-72TK/M100" class="wp-image-12740" srcset="https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-hs72-video-door-phone-1024x427.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-hs72-video-door-phone-600x250.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-hs72-video-door-phone-300x125.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-hs72-video-door-phone-768x320.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-hs72-video-door-phone-18x8.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-hs72-video-door-phone-1170x488.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-hs72-video-door-phone-585x244.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2021/08/simaran-hs72-video-door-phone.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<ul class="wp-block-list"><li>صفحه نمایش 7 اینچی و لمسی</li><li>پشتیبانی از اتصال به 2 پنل و خروجی درب بازکن دوم</li><li>قابلیت اتصال به دوربین آنالوگ</li><li>قابلیت تشخیص حرکت در ورودی دوم</li><li>مجهز به خروجی دربازکن دوم (پارکینگ)</li><li>مجهز به حافظه داخلی جهت ذخیره عکس</li><li>پشتیبانی از حافظه جانبی جهت ذخیره عکس و فیلم با صدا با Micro Sd 4G</li><li>برقراری ارتباط با تمامی واحد ها و یک واحد نگهبانی</li><li>گارانتی 2/5 ساله</li></ul>



<div class="wp-block-buttons is-layout-flex wp-block-buttons-is-layout-flex">
<div class="wp-block-button has-custom-width wp-block-button__width-50"><a class="wp-block-button__link" href="https://www.dcakala.com/video-door-phone/simaran/simaran-hs-72tk-m100.html">خرید محصول</a></div>
</div>



<hr class="wp-block-separator is-style-wide"/>



<h3 class="wp-block-heading"> آیفون تصویری سیماران 7 اینچ با حافظه HS-78/M100-WIFI</h3>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="502" src="https://www.dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-1024x502.jpg" alt=" آیفون تصویری سیماران 7 اینچ با حافظه HS-78/M100-WIFI" class="wp-image-12748" srcset="https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-1024x502.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-600x294.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-300x147.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-768x376.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-18x9.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-1170x573.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1-585x287.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone1.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<ul class="wp-block-list"><li>قابلیت اتصال به موبایل از طریق بستر اینترنت WIFI</li><li>برقراری ارتباط داخلی با واحد ها</li><li>انتقال تماس از واحد به واحدی دیگر، خطوط صوتی جدگانه برای ارتباط واحد و پنل</li><li>قابلیت تشخیص حرکت در ورودی دوم</li><li>منوی تنظیمات دو زبانه</li><li>تقویم شمسی و میلادی</li><li>پشتیبانی از درب بازکن دوم (جک پارکینگی)</li><li>گارانتی 2.5 ساله</li></ul>



<div class="wp-block-buttons is-layout-flex wp-block-buttons-is-layout-flex">
<div class="wp-block-button has-custom-width wp-block-button__width-50"><a class="wp-block-button__link" href="https://www.dcakala.com/video-door-phone/simaran/simaran-hs-78-m100-wifi.html">خرید محصول</a></div>
</div>



<hr class="wp-block-separator is-style-wide"/>



<h3 class="wp-block-heading">  آیفون تصویری سیماران 7 اینچ با حافظه HS-78/M100</h3>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="544" src="https://www.dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone-infography-1024x544.jpg" alt="" class="wp-image-12750" srcset="https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone-infography-1024x544.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone-infography-600x319.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone-infography-300x160.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone-infography-768x408.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone-infography-18x10.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone-infography-1170x622.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone-infography-585x311.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2021/09/simaran-78-m100-video-door-phone-infography.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<ul class="wp-block-list"><li>برقراری ارتباط داخلی با واحد ها</li><li>انتقال تماس از واحد به واحدی دیگر، خطوط صوتی جدگانه برای ارتباط واحد و پنل</li><li>قابلیت تشخیص حرکت در ورودی دوم</li><li>منوی تنظیمات دو زبانه</li><li>تقویم شمسی و میلادی</li><li>پشتیبانی از درب بازکن دوم (جک پارکینگی)</li><li>گارانتی 2.5 ساله</li></ul>
<p>نوشته <a href="https://dcakala.com/articles/installation-cctv-to-simaran/">اتصال دوربین مدار بسته آنالوگ به آیفون تصویری سیماران + فیلم</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></content:encoded>

					<wfw:commentRss>https://dcakala.com/articles/installation-cctv-to-simaran/feed/</wfw:commentRss>
			<slash:comments>9</slash:comments>

		<enclosure url="https://video.dcakala.com/video-files/video-door-phone/simaran/training/installation-cctv-simaran.mp4" length="14457612" type="video/mp4" />

			</item>
		<item>
		<title>راهنمای نصب ارتباط داخلی در آیفون تصویری</title>
		<link>https://dcakala.com/articles/internal-communication-installation-guide/</link>
					<comments>https://dcakala.com/articles/internal-communication-installation-guide/#comments</comments>

		<dc:creator><![CDATA[مسلم زمانی ارفعی]]></dc:creator>
		<pubDate>Sun, 19 Jan 2020 07:56:55 +0000</pubDate>
				<category><![CDATA[آیفون تصویری]]></category>
		<category><![CDATA[راهنمای نصب آیفون تصویری]]></category>
		<guid isPermaLink="false">https://www.dcakala.com/articles/?p=9711</guid>

					<description><![CDATA[<p>در بسیاری از انواع آیفون تصویری میان قیمت و گرانقیمت بجز حافظه تصویری، موردی که روی آن تبلیغ شده ارتباط داخلی بین واحد ها می باشد. حال ارتباط داخلی چیست و به چه کار می آید و در نهایت چگونه این قابلیت فعال می شود؟ ارتباط داخلی قابلیتی است که واحد ها می توانند به [&#8230;]</p>
<p>نوشته <a href="https://dcakala.com/articles/internal-communication-installation-guide/">راهنمای نصب ارتباط داخلی در آیفون تصویری</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></description>
										<content:encoded><![CDATA[
<p class="wp-block-paragraph">در بسیاری از انواع <a href="https://www.dcakala.com/video-door-phone/">آیفون تصویری</a> میان قیمت و گرانقیمت بجز حافظه تصویری، موردی که روی آن تبلیغ شده ارتباط داخلی بین واحد ها می باشد. حال ارتباط داخلی چیست و به چه کار می آید و در نهایت چگونه این قابلیت فعال می شود؟ ارتباط داخلی قابلیتی است که واحد ها می توانند به صورت صوتی به وسیله آیفون تصویری با یکدیگر در ارتباط باشند. روش ارتباط به این صورت است که تماس گیرنده شماره واحد مورد نظر خود را روی مانیتور آیفون تصویری وارد می کند و دکمه زنگ را در انتها می فشارد. پس از آن زنگ واحد مورد به صدا در می آید و در صورت برداشتن گوشی، ارتباط بین این دو واحد برقرار می شود.</p>



<h2 class="wp-block-heading">روش سیم بندی ارتباط داخلی </h2>



<p class="wp-block-paragraph">در بسیاری از برندهای معروف ایرانی مثلا <a href="https://www.dcakala.com/video-door-phone/taba/">آیفون تصویری تابا</a>، سیماران، الکتروپیک از 4 رشته مشترک برای برقرار نمودن این قابلیت استفاده می شود. این مقدار رشته سیم بجز سیمهای مورد نیاز برای ارتباط با پنل می باشد. به طور مثال در یک ساختمان دو واحدی که نیاز به ارتباط بین واحدها است از هر واحد 4رشته سیم تا پنل دم دری نیاز است و بین دو مانیتور نیز باید 4رشته مجزا کشیده شود. پس در مجموع برای این ساختمان 12رشته سیم بجز سیم های مربوط به دربازکن و ترانس نیاز می باشد.</p>



<div class="wp-block-group"><div class="wp-block-group__inner-container is-layout-flow wp-block-group-is-layout-flow">
<figure class="wp-block-gallery columns-1 is-cropped wp-block-gallery-4 is-layout-flex wp-block-gallery-is-layout-flex"><ul class="blocks-gallery-grid"><li class="blocks-gallery-item"><figure><img loading="lazy" decoding="async" width="1024" height="427" src="https://www.dcakala.com/articles/wp-content/uploads/2020/01/internal-communication-installation-guide-1024x427.jpg" alt="نقشه ارتباط داخلی آیفون تصویری" data-id="9723" data-full-url="https://www.dcakala.com/articles/wp-content/uploads/2020/01/internal-communication-installation-guide.jpg" data-link="https://www.dcakala.com/articles/?attachment_id=9723" class="wp-image-9723" srcset="https://dcakala.com/articles/wp-content/uploads/2020/01/internal-communication-installation-guide-1024x427.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2020/01/internal-communication-installation-guide-600x250.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2020/01/internal-communication-installation-guide-300x125.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2020/01/internal-communication-installation-guide-768x320.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2020/01/internal-communication-installation-guide-1170x488.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2020/01/internal-communication-installation-guide-585x244.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2020/01/internal-communication-installation-guide.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /><figcaption class="blocks-gallery-item__caption">نقشه ارتباط داخلی آیفون تصویری</figcaption></figure></li></ul><figcaption class="blocks-gallery-caption">بین مانیتورها سیم قرمز ،آبی ، زرد و سفید ارتباط داخلی می باشد</figcaption></figure>



<blockquote class="wp-block-quote is-layout-flow wp-block-quote-is-layout-flow"><p>شاید دنبال این مطالب باشید:</p><cite> <a href="https://www.dcakala.com/articles/video-door-phone-taknama-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری تکنما</a> <br> <a href="https://www.dcakala.com/articles/video-door-phone-taba-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری تابا</a> <br> <a href="https://www.dcakala.com/articles/nasb-simara-vdp/">آموزش نصب آیفون تصویری سیماران</a> </cite></blockquote>
</div></div>



<h2 class="wp-block-heading">ارتباط داخلی در برند تکنما و تابا دوسیم </h2>



<p class="wp-block-paragraph">این برندها برای برقراری ارتباط داخلی به سیم کشی مجزا نیاز ندارد و با همان سیمهای پیش فرضی که سیستم راه اندازی می شود می توان ارتباط داخلی برقرار نمود. تنها نکته ای که می بایست توجه نمود این است که در هنگام خرید گوشی های با قابلیت ارتباط بین واحدها خریداری نمود. </p>
<p>نوشته <a href="https://dcakala.com/articles/internal-communication-installation-guide/">راهنمای نصب ارتباط داخلی در آیفون تصویری</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></content:encoded>

					<wfw:commentRss>https://dcakala.com/articles/internal-communication-installation-guide/feed/</wfw:commentRss>
			<slash:comments>1</slash:comments>


			</item>
		<item>
		<title>راهنمای نصب سوئیچر دوربین مدار بسته آیفون تصویری فربیکو</title>
		<link>https://dcakala.com/articles/installation-and-wiring-guide-of-the-ferbico-video-cctv-switch/</link>
					<comments>https://dcakala.com/articles/installation-and-wiring-guide-of-the-ferbico-video-cctv-switch/#respond</comments>

		<dc:creator><![CDATA[روناک پارسا]]></dc:creator>
		<pubDate>Tue, 15 Oct 2019 07:16:29 +0000</pubDate>
				<category><![CDATA[آیفون تصویری]]></category>
		<category><![CDATA[راهنمای نصب]]></category>
		<category><![CDATA[مقالات آموزشی]]></category>
		<category><![CDATA[راهنمای نصب آیفون تصویری]]></category>
		<guid isPermaLink="false">https://www.dcakala.com/articles/?p=9568</guid>

					<description><![CDATA[<p>یکی از مهم ترین مزیت هایی که آیفون تصویری های پیشرفته از آن بهره می برند، تا امنیت و کنترل تردد آسان تری را برای ساختمان های اداری و مسکونی به ارمغان بی آورند، پشتیبانی از تجهیزات امنیتی و حفاظتی، همچون دوربین مداربسته است که به پر کاربرد شدن این مدل محصولات کمک بسیار چشمگیری [&#8230;]</p>
<p>نوشته <a href="https://dcakala.com/articles/installation-and-wiring-guide-of-the-ferbico-video-cctv-switch/">راهنمای نصب سوئیچر دوربین مدار بسته آیفون تصویری فربیکو</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></description>
										<content:encoded><![CDATA[
<p class="wp-block-paragraph">یکی از مهم ترین مزیت هایی که <a href="https://www.dcakala.com/video-door-phone/">آیفون تصویری</a> های پیشرفته از آن بهره می برند، تا امنیت و کنترل تردد آسان تری را برای ساختمان های اداری و مسکونی به ارمغان بی آورند، پشتیبانی از تجهیزات امنیتی و حفاظتی، همچون <a href="https://www.dcakala.com/cctv/">دوربین مداربسته</a> است که به پر کاربرد شدن این مدل محصولات کمک بسیار چشمگیری می کند. همانطور که در مطالب گذشته به چگونگی نصب <strong>نمایشگر رنگی فربیکو</strong> و راه اندازی آن پرداخته ایم، در این قسمت سعی داریم نحوه اتصال دوربین مداربسته به محصولات <a href="https://www.dcakala.com/manufacturer/ferbico-فربیکو.html">شرکت فربیکو</a> را به شما توضیح می دهیم تا از خدمات ویژه و منحصر به فرد آیفون تصویری خریداری شده خود استفاده تمام کمالی را داشته باشید.</p>



<h3 class="wp-block-heading">چگونگی نصب تقویت کننده تصویر دوربین مداربسته</h3>



<p class="wp-block-paragraph">در گام اول پس از نصب <strong>پنل زنگ دم دری</strong> بر روی ساختمان، 6 رشته سیم به تمام طبقات ساختمان انتقال داده و از رشته سیم های اصلی به صورت جداگانه برای هر واحد 6 رشته سیم نیز کشیده می شود. پس از نصب سیم کشی در آخرین نمایشگر <a href="https://www.dcakala.com/video-door-phone/ferbico/">آیفون تصویری فربیکو</a> یکی مقاومت 75 اهم قرار می دهیم که جهت بسته شدن مدار سیستم به کار گرفته می شود. پس از اتمام سیم کشی و بر قراری اتصالات با قفل برقی و جک درب پارکینگی از دو خروجی AC و DC ترانس سیم هایی را به پنل متصل میکنیم تا سیستم راه اندازی شود. بعد از انجام تمامی مراحل گفته شده، برای مشاهده تصاویر <strong>دوربین مدار بسته</strong> از سوئیچر اختصاصی فربیکو دو رشته سیم به درگاه DC ترانس متصل و از قسمت خروجی تصویر تقویت کننده 6 رشته سیم به سیم کشی اصلی ساختمان ارتباط داده و با کمک دو رشته سیم وصل شده به دوربین مدار بسته، تصاویر ضبط شده توسط لنز دوربین را به درون <strong>آیفون تصویری فربیکو</strong> متنقل می کنیم.</p>



<figure class="wp-block-image size-large"><img decoding="async" src="https://www.dcakala.com/articles/wp-content/uploads/2019/10/camera-switcher-1-735x1024.jpg" alt="راهنمای نصب سوئچیر دوربین آیفون تصویری هایلوک" class="wp-image-9573"/><figcaption>راهنمای نصب سوئچیر دوربین آیفون تصویری فربیکو</figcaption></figure>
<p>نوشته <a href="https://dcakala.com/articles/installation-and-wiring-guide-of-the-ferbico-video-cctv-switch/">راهنمای نصب سوئیچر دوربین مدار بسته آیفون تصویری فربیکو</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></content:encoded>

					<wfw:commentRss>https://dcakala.com/articles/installation-and-wiring-guide-of-the-ferbico-video-cctv-switch/feed/</wfw:commentRss>
			<slash:comments>0</slash:comments>


			</item>
		<item>
		<title>راهنمای نصب و سیم کشی آیفون تصویری فربیکو</title>
		<link>https://dcakala.com/articles/video-door-phone-ferbico-installation-guide/</link>
					<comments>https://dcakala.com/articles/video-door-phone-ferbico-installation-guide/#comments</comments>

		<dc:creator><![CDATA[روناک پارسا]]></dc:creator>
		<pubDate>Mon, 30 Sep 2019 09:22:53 +0000</pubDate>
				<category><![CDATA[آیفون تصویری]]></category>
		<category><![CDATA[راهنمای نصب]]></category>
		<category><![CDATA[راهنمای نصب آیفون تصویری]]></category>
		<guid isPermaLink="false">https://www.dcakala.com/articles/?p=9557</guid>

					<description><![CDATA[<p>با پیشرفت تکنولوژی و ساخت تجهیزات برقی پیشرفته با کیفیت در عرصه کنترل عبور و مرور افراد در ساختمان اداری و مسکونی، شرکت های بسیاری فعالیت های خود جهت تامین نیاز های مشتریان آغاز کرده اند. کمپانی فربیکو الکترونیک یکی از با سابقه ترین شرکت های ایرانی است که به تولید آیفون تصویری رنگی می [&#8230;]</p>
<p>نوشته <a href="https://dcakala.com/articles/video-door-phone-ferbico-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری فربیکو</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></description>
										<content:encoded><![CDATA[
<div class="schema-how-to wp-block-yoast-how-to-block"><p class="schema-how-to-total-time"><span class="schema-how-to-duration-time-text">زمان مورد نیاز:&nbsp;</span>1 ساعت</p><p class="schema-how-to-description">برای نصب آیفون تصویری رنگی شش قدم اساسی و مهم را، برای انجام این کار باید در نظر بگیرید، تا با از بین رفتن سیستم، به دلیل اشتباه انجام دادن یکی از این مراحل رو به رو نشوید. 6 قدمی که جهت نصب آیفون تصویری باید برداشته شود شامل مواردی همچون شناسایی دقیق نوع درب بازکن، نوع سیم کشی ساختمان، نصب آیفون تصویری، نصب پنل زنگ دم دری، اتصال جریان برق به درون مدار های سیستم و تست نهایی است.</p> <ol class="schema-how-to-steps"><li class="schema-how-to-step" id="how-to-step-1589954790360"><strong class="schema-how-to-step-name">شناسایی نوع درب باز کن برقی</strong> <p class="schema-how-to-step-text">اولین گام برای نصب آیفون تصویری خریداری شده، مشخص کردن درب بازکن فعلی و در حال استفاده ساختمان است، تا با در نظر گرفتن این موضوع آیفون تصویری های خود را به درستی انتخاب و بر روی ساختمان های خود نصب نمایید.<br/><br/><img loading="lazy" decoding="async" width="1200" height="510" src="https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-video-door-phone-1.jpg" class="attachment-full size-full" alt="راهنمای نصب آیفون تصویری FERBICO" style="max-width: 100%; height: auto;" srcset="https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-video-door-phone-1.jpg 1200w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-video-door-phone-1-600x255.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-video-door-phone-1-300x128.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-video-door-phone-1-1024x435.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-video-door-phone-1-768x326.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-video-door-phone-1-1170x497.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-video-door-phone-1-585x249.jpg 585w" sizes="(max-width: 1200px) 100vw, 1200px" /></p> </li><li class="schema-how-to-step" id="how-to-step-1589956303553"><strong class="schema-how-to-step-name">نوع سیم کشی ساختمان</strong> <p class="schema-how-to-step-text">شناخت سیم کشی موجود بر روی ساختمان از مهم ترین قدم های نصب آیفون تصویری است، تا پس از فعال سازی سیستم کیفیت تصویر و صدای قابل قبولی را در پنل رنگی درون منزلی دریافت نمایید. در صورتی که سیم کشی درب باز کن شما برای آیفون های صوتی و آیفون تصویری سیاه سفید باشد برای مشاهده تصاویر رنگی، تعویض سیم کشی آیفون کار اجباری است تا تصاویری با وضوح و شفافیت بالا را دریافت نمایید. سیم کشی آیفون تصویری با کمک کابل های 06 انجام می پذیرد که هر برند نمایشگر درون منزلی با توجه به استاندارد انحصاری خود که توسط بخش تحقیق و توسعه  تعریف می شود از تعداد زوج های متفاوتی استفاده می کند. آیفون تصویری فربیکو برای انتقال تصویر خود از کابل 6 زوج استفاده کرده است، که این کابل از فضای تعبیه شده برای پنل زنگ در کوچه یا خیابان کشیده و به درون ساختمان و هر تعداد واحدی که نیاز به سیم کشی نمایشگر درون منزلی دارد، متصل می شود تا کارایی قابل قبولی را به کاربران و مشتریان خود ارائه دهد.<br/><br/><img loading="lazy" decoding="async" width="1200" height="625" src="https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-wire-1.jpg" class="attachment-full size-full" alt="سیم کشی آیفون تصویری فربیکو" style="max-width: 100%; height: auto;" srcset="https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-wire-1.jpg 1200w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-wire-1-600x313.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-wire-1-300x156.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-wire-1-1024x533.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-wire-1-768x400.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-wire-1-1170x609.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2019/09/ferbico-wire-1-585x305.jpg 585w" sizes="(max-width: 1200px) 100vw, 1200px" /></p> </li><li class="schema-how-to-step" id="how-to-step-1589957308304"><strong class="schema-how-to-step-name">نصب آیفون تصویری</strong> <p class="schema-how-to-step-text">پس از اتمام سیم کشی ساختمان، کابل 6 زوج آیفون تصویری رنگی فربیکو به صورت مجزا به پشت هر نمایشگر متصل شده، تا بعد از انجام این کار تمام رشته سیم های مجزا به یک کابل شش زوج واحد که در کل ساختمان کشیده شده است متصل و به دریافت جریان برق از منبع انرژی پرداخته و شروع به انجام فعالیت هایی همچون باز کردن درب ساختمان، نمایش تصویر پنل زنگ یا دوربین مدار بسته و پاسخگویی به مراجعه کنندگان کند.</p> </li><li class="schema-how-to-step" id="how-to-step-1589957674590"><strong class="schema-how-to-step-name">نصب پنل زنگ دم دری</strong> <p class="schema-how-to-step-text">بعد از نصب اتصالات آیفون رنگی نوبت به نصب پنل زنگ دم دری می شود، که درگاه انتقال جریان برق به درون ساختمان می باشد. شش زوج کابل واحد نامبرده شده در قسمت قبل پس از دریافت اتصالات، سیم کشی نمایشگر های رنگی، به پورت ورودی پنل دم دری وصل شده، تا پس از اتصال ترانس به پنل زنگ و اتصال آن به برق شهری، جریان انرژی را به درون ساختمان منتقل کند.</p> </li><li class="schema-how-to-step" id="how-to-step-1589969663456"><strong class="schema-how-to-step-name">تست نهایی</strong> <p class="schema-how-to-step-text">پس از انجام تمامی مراحل بالا، حالا نوبت به گرفتن تست هایی از سیستم نصب شده است تا کارکرد صحیح آیفون تصویری، پنل زنگ و سیم کشی ساختمان تایید شود. فعالیت هایی که در این راستا باید صورت گیرد شامل مواردی همچون برقراری ارتباط از طریق پنل دم دری، ایجاد مکالمه جهت مشاهده انتقال صحیح صدا از نمایشگر به پنل و بالعکس و تست انتقال تصویر لنز پنل و دوربین مدار بسته به نمایشگر می باشد.</p> </li></ol></div>



<p class="wp-block-paragraph">با پیشرفت تکنولوژی و ساخت تجهیزات برقی پیشرفته با کیفیت در عرصه کنترل عبور و مرور افراد در ساختمان اداری و مسکونی، شرکت های بسیاری فعالیت های خود جهت تامین نیاز های مشتریان آغاز کرده اند. <a href="https://www.dcakala.com/manufacturer/ferbico-فربیکو.html">کمپانی فربیکو الکترونیک</a> یکی از با سابقه ترین شرکت های ایرانی است که به تولید <strong>آیفون تصویری رنگی</strong> می پردازد. در این قسمت با کمک <strong>متخصصان فنی دی سی ای کالا</strong> بر آن شدیم تا شما را با نحوه نصب و سیم کشی آیفون تصویری فربیکو آشنا کرده، بدون نیاز به هیچگونه متخصص نصب آیفون تصویری، سامانه خریداری شده خود را راه اندازی و عیب یابی نمایید.</p>



<figure class="wp-block-image size-large"><img decoding="async" src="https://www.dcakala.com/articles/wp-content/uploads/2019/09/ferbico-guid-750x1024.png" alt="" class="wp-image-9559"/><figcaption>نصب آیفون تصویری فربیکو</figcaption></figure>



<h3 class="wp-block-heading">سیم کشی آیفون فربیکو</h3>



<p class="wp-block-paragraph">از اولین گام در جهت راه اندازی سیستم <a href="https://www.dcakala.com/video-door-phone/ferbico/">آیفون تصویری فربیکو</a> اتصال پنل زنگ به نمایشگر درون منزلی است که از طریق کابل های 4 و 6 زوج با ضخامت 0.6 میلی متر انجام می پذیرد. پس از نصب تمام سیم های آیفون تصویری به سیم کشی آخرین پنل دورن منزلی یک مقاومت 75 اهم متصل می کنید تا مدار سیستم بسته شده و پس از اتصال جریان برق قادر به استفاده آیفون های تصویری باشید. در صورت وجود پنل دوم ادامه سیم های کشیده از نمایشگر ها را به ورودی پنل دوم انتقال می دهید. پس از اتمام سیم کشی ها <strong>ترانس یا منبع تغذیه</strong> را به صورت اختصاصی به هر کدام از پنل های زنگ متصل کرده و جریان برق را به درون سیستم های نصب شده بر روی ساختمان منتقل کنید. از نکاتی که برای متصل شدن ترانس باید به آن توجه داشت، وصل شدن منبع تغذیه به جریان برق شهر در وهله اول است تا هر گونه نوسانات برقی را در همان گام اول انتقال جریان مهار کرده و از آسیب بسیار شدید مانند سوختگی و خراب شدن <strong>آیفون تصویری</strong> جلوگیری کند. پس از متصل شدن ترانس به برق دو رشته سیم از خروجی DC و دو رشته سیم از خروجی AC به ورودی همین دو جریان که بر روی پنل زنگ قرار گرفته متصل می شود و سیستم های نصب شده بر روی ساختمان را راه اندازی می کند.</p>



<figure class="wp-block-image size-large"><img decoding="async" src="https://www.dcakala.com/articles/wp-content/uploads/2019/09/installation-ferbico-731x1024.png" alt="" class="wp-image-9560"/><figcaption>نصب دیکودر پنل کدینگ آیفون صویری فربیکو</figcaption></figure>



<h3 class="wp-block-heading">نحوه نصب دیکودر پنل کدینگ فربیکو</h3>



<p class="wp-block-paragraph">برای نصب <a href="https://www.dcakala.com/video-door-phone/">آیفون تصویری</a> به پنل های کدینگ باید از قطعه ایی که با نام Decoder شناخته می شود استفاده نمود تا پس از برقراری ارتباط فرد مراجعه کننده و فشردن عدد شماره واحد مورد نظر آن شماره برای سیستم ترجمه شده و ارتباط با واحد مورد نظر مُیَسِر شود. در حالت معمولی نمایشگر ها به طور مستقیم به پنل زنگ متصل می شدند ولی در این حالت دیکودر مستقیم به پنل کدینگ وصل شده و پس آز آن <strong>آیفون تصویری</strong> ها به همان سیم کشی متصل می شوند. این قطعه بیشتر برای ساختمان های که بیش از 15 واحد مسکونی یا تجاری هستند مورد استفاده قرار می گیرد.</p>
<p>نوشته <a href="https://dcakala.com/articles/video-door-phone-ferbico-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری فربیکو</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></content:encoded>

					<wfw:commentRss>https://dcakala.com/articles/video-door-phone-ferbico-installation-guide/feed/</wfw:commentRss>
			<slash:comments>8</slash:comments>


			</item>
		<item>
		<title>راهنمای نصب و سیم کشی آیفون تصویری کوماکس</title>
		<link>https://dcakala.com/articles/video-door-phone-commax-installation-guide/</link>
					<comments>https://dcakala.com/articles/video-door-phone-commax-installation-guide/#comments</comments>

		<dc:creator><![CDATA[روناک پارسا]]></dc:creator>
		<pubDate>Sat, 04 May 2019 10:46:21 +0000</pubDate>
				<category><![CDATA[آیفون تصویری]]></category>
		<category><![CDATA[راهنمای نصب]]></category>
		<category><![CDATA[راهنمای نصب آیفون تصویری]]></category>
		<guid isPermaLink="false">https://www.dcakala.com/articles/?p=8824</guid>

					<description><![CDATA[<p>شرکت کوماکس به عنوان یکی از برند های تعیین کننده و مهم آیفون تصویری در بیش از 100 کشور جهان شناخته می شود، این کمپانی تمام توان خود را متمرکز بر این دارد تا همیشه انتخاب اول مشتریان خود بوده و رضایت آن ها را با طراحی بینظیر محصولات به کارگیری پیشرفته ترین فناوری ها [&#8230;]</p>
<p>نوشته <a href="https://dcakala.com/articles/video-door-phone-commax-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری کوماکس</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></description>
										<content:encoded><![CDATA[
<div class="schema-how-to wp-block-yoast-how-to-block"><p class="schema-how-to-total-time"><span class="schema-how-to-duration-time-text">زمان مورد نیاز:&nbsp;</span>1 ساعت</p><p class="schema-how-to-description">برای نصب آیفون تصویری رنگی شش کار مهم را، برای انجام این هدف باید در نظر بگیرید، تا با سوختن سیستم، به دلیل عبور جریان برق ولتاژ بالا رو به رو نشوید. 6 قدمی که جهت نصب آیفون تصویری باید برداشته شود شامل مواردی همچون شناسایی دقیق نوع درب بازکن، نوع سیم کشی ساختمان، نصب آیفون تصویری، نصب پنل زنگ دم دری، اتصال جریان برق به درون مدار های سیستم و تست نهایی است.</p> <ol class="schema-how-to-steps"><li class="schema-how-to-step" id="how-to-step-1589954790360"><strong class="schema-how-to-step-name">شناسایی نوع درب باز کن برقی</strong> <p class="schema-how-to-step-text">یکی از مزایا آیفون تصویری کوماکس کره با دیگر برند های خارجی در تولید نمایشگر رنگی می باشد، که دارای همخوانی با 4 برند شناخته شده ایرانی از جمله سیماران، سوزوکی و اف اف تکنولوژی، آلدو است، تا پس از خرید در صورت نیاز به تغییر محصولی قدیمی از این برند، با دست باز به انتخاب نمایشگر مورد نیاز خود بپردازید.<img loading="lazy" decoding="async" width="1200" height="542" src="https://dcakala.com/articles/wp-content/uploads/2019/05/commax-video-door-phone.jpg" class="attachment-full size-full" alt="راهنمای نصب آیفون تصویری کوماکس" style="max-width: 100%; height: auto;" srcset="https://dcakala.com/articles/wp-content/uploads/2019/05/commax-video-door-phone.jpg 1200w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-video-door-phone-600x271.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-video-door-phone-300x136.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-video-door-phone-1024x463.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-video-door-phone-768x347.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-video-door-phone-1170x528.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-video-door-phone-585x264.jpg 585w" sizes="(max-width: 1200px) 100vw, 1200px" /></p> </li><li class="schema-how-to-step" id="how-to-step-1589956303553"><strong class="schema-how-to-step-name">نوع سیم کشی ساختمان</strong> <p class="schema-how-to-step-text">شناخت سیم کشی موجود بر روی ساختمان از مهم ترین قدم های نصب آیفون تصویری است، تا پس از فعال سازی سیستم کیفیت تصویر و صدای قابل قبولی را در پنل رنگی درون منزلی دریافت نمایید. در صورتی که سیم کشی درب باز کن شما برای آیفون های صوتی و آیفون تصویری سیاه سفید باشد برای مشاهده تصاویر رنگی، تعویض سیم کشی آیفون کار اجباری است تا تصاویری با وضوح و شفافیت بالا را دریافت نمایید. سیم کشی آیفون تصویری با کمک کابل های 06 انجام می پذیرد که هر برند نمایشگر درون منزلی با توجه به استاندارد انحصاری خود که توسط بخش تحقیق و توسعه  تعریف می شود از کابل هایی با تعداد زوج متفاوتی استفاده می کند. آیفون تصویری COMMAX برای انتقال تصویر خود از کابل 4 زوج استفاده کرده است، که این کابل از فضای تعبیه شده برای پنل زنگ آیفون رنگی که در کوچه یا خیابان کنده کاری شده است، کشیده و به درون ساختمان و هر تعداد واحدی که آیفون تصویری، مورد نظر را دارا است متصل می شود تا کارایی قابل قبولی را به کاربران و مصرف کنندگان خود ارائه دهد.<img loading="lazy" decoding="async" width="1200" height="675" src="https://dcakala.com/articles/wp-content/uploads/2019/05/commax-wire.jpg" class="attachment-full size-full" alt="سیم کشی آیفون تصویری کوماکس" style="max-width: 100%; height: auto;" srcset="https://dcakala.com/articles/wp-content/uploads/2019/05/commax-wire.jpg 1200w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-wire-600x338.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-wire-300x169.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-wire-1024x576.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-wire-768x432.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-wire-1170x658.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-wire-585x329.jpg 585w" sizes="(max-width: 1200px) 100vw, 1200px" /></p> </li><li class="schema-how-to-step" id="how-to-step-1589957308304"><strong class="schema-how-to-step-name">نصب آیفون تصویری</strong> <p class="schema-how-to-step-text">پس از اتمام سیم کشی ساختمان، کابل 4 زوج آیفون تصویری رنگی کوماکس کره به صورت مجزا به پشت هر نمایشگر متصل شده، تا بعد از انجام این کار تمام رشته سیم های مجزا به یک کابل چهار زوج واحد که در کل ساختمان کشیده شده است متصل و شروع به دریافت جریان برق از منبع انرژی کرده و به انجام فعالیت هایی همچون باز کردن درب ساختمان و پارکینگ، نمایش تصویر پنل زنگ یا دوربین مدار بسته و پاسخگویی به مراجعه کنندگان می پردازد.</p> </li><li class="schema-how-to-step" id="how-to-step-1589957674590"><strong class="schema-how-to-step-name">نصب پنل زنگ دم دری</strong> <p class="schema-how-to-step-text">بعد از نصب اتصالات آیفون رنگی نوبت به نصب پنل زنگ دم دری می شود، که درگاه انتقال جریان برق به درون ساختمان می باشد.4 زوج کابل واحد نامبرده شده در قسمت قبل پس از دریافت اتصالات از سیم کشی نمایشگر های رنگی، به پورت ورودی پنل دم دری وصل شده، تا پس از وصل شدن ترانس به پنل زنگ و اتصال آن به برق شهری، جریان انرژی را به درون ساختمان منتقل کند.</p> </li><li class="schema-how-to-step" id="how-to-step-1589969663456"><strong class="schema-how-to-step-name">تست نهایی</strong> <p class="schema-how-to-step-text">پس از انجام تمامی مراحل بالا، حالا نوبت به گرفتن تست هایی از سیستم نصب شده است تا کارکرد صحیح آیفون تصویری، پنل زنگ و سیم کشی ساختمان تایید شود. فعالیت هایی که در این راستا باید صورت گیرد شامل مواردی همچون برقراری ارتباط از طریق پنل دم دری، ایجاد مکالمه جهت مشاهده انتقال صحیح صدا از نمایشگر به پنل و بالعکس و تست انتقال تصویر لنز پنل و دوربین مدار بسته به نمایشگر می باشد.</p> </li></ol></div>

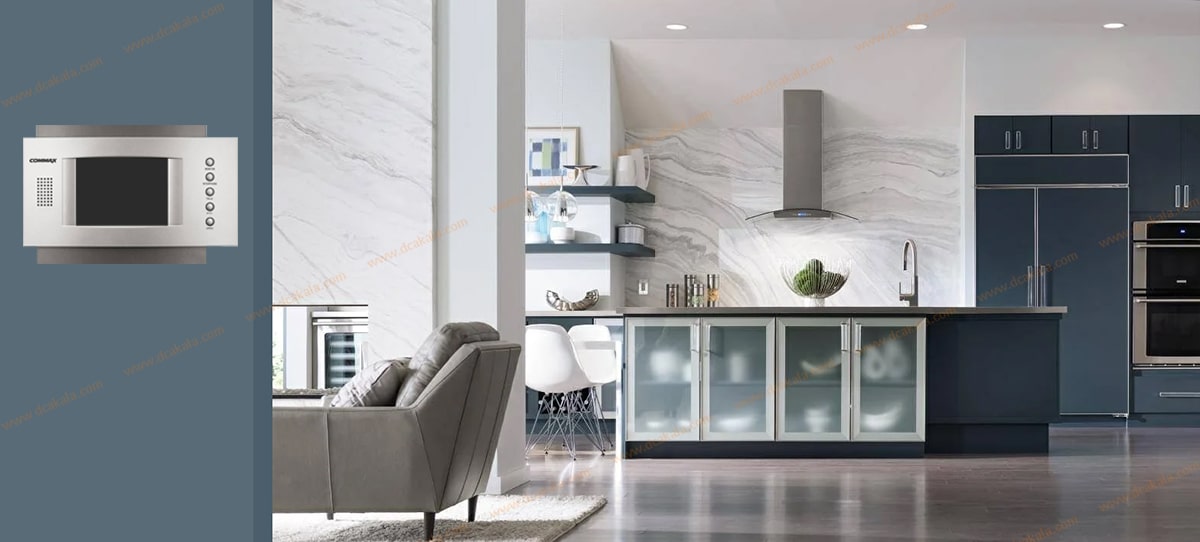

<p class="wp-block-paragraph">شرکت کوماکس به عنوان یکی از برند های تعیین کننده و مهم <a href="https://www.dcakala.com/video-door-phone/taknama/">آیفون تصویری</a> در بیش از 100 کشور جهان شناخته می شود، این کمپانی تمام توان خود را متمرکز بر این دارد تا همیشه انتخاب اول مشتریان خود بوده و رضایت آن ها را با طراحی بینظیر محصولات به کارگیری پیشرفته ترین فناوری ها و کسب گواهی نامه های متعدد جلب نماید. در تیم تحقیق و بررسی دی سی ای کالا بر آن شدیم تا محصولات این شرکت برای شما به ارمغان بیاوریم، از دیگر موارد قابل توجه در سری محصولات <strong>آیفون تصویری و پنل دم دری کوماکس</strong> نحوه انحصاری تجهیزات این کمپانی است که یکی از تاثیر گذارترین دلایل برای محبوب شدن این برند است. با ما همراه باشید تا در ادامه <strong>نحوه نصب نمایشگر رنگی کوماکس</strong> آشنا شوید.</p>



<figure class="wp-block-image"><img loading="lazy" decoding="async" width="1024" height="448" src="https://www.dcakala.com/articles/wp-content/uploads/2019/05/commax-install-guide-1024x448.png" alt="" class="wp-image-8825" srcset="https://dcakala.com/articles/wp-content/uploads/2019/05/commax-install-guide-1024x448.png 1024w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-install-guide-600x263.png 600w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-install-guide-300x131.png 300w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-install-guide-768x336.png 768w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-install-guide-1170x512.png 1170w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-install-guide-585x256.png 585w, https://dcakala.com/articles/wp-content/uploads/2019/05/commax-install-guide.png 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /><figcaption>روش نصب آیفون تصویری خارجی کوماکس</figcaption></figure>



<h3 class="wp-block-heading">سیم کشی آیفون تصویری کوماکس</h3>



<p class="wp-block-paragraph">از اولین و مهترین قسمت برای نصب <a href="https://www.dcakala.com/video-door-phone/commax/">آیفون تصویری کوماکس</a> آیفون تصویری خارجی شناخت دقیق سیم کشی آن هاست تا در هنگام انتقال صدا و تصویر و جریان انرژی با هیچگونه مشکلی رو به رو نشوید.<br> <strong>مانیتور های کوماکس</strong> نیازمند سیم کشی با ۴ رشته سیم میباشند که این رنگبندی به ترتیب شامل رنگ های قرمز،آبی،زرد،سفید میباشد.<br> رنگ قرمز : این سیم برای Voice یا صدا در رنگبندی سیم کشی آیفون تصویری کوماکس مورد استفاده قرار میگیرد .<br> رنگ آبی : به عنوان منفی در رنگبندی سیم کشی آیفون تصویری کوماکس استفاده میشود .<br> رنگ زرد : به عنوان مثبت دستکاه آیفون تصویری کوماکس مورد استفاده است.<br> رتگ سفید : به عنوان سیم تصویر در آیفون تصویری کوماکس مورد استفاده قرار میگیرد.</p>



<h3 class="wp-block-heading">آموزش نصب آیفون تصویری کوماکس</h3>



<p class="wp-block-paragraph">در این بخش گزارشی کامل از روش نصب <a href="https://www.dcakala.com/video-door-phone/foreign-manufactured/">آیفون تصویری خارجی</a> با کمک متخصصان فنی دی سی ای کالا تهیه کرده ایم که با خواندن آن به شما اطمینان میدهیم بدون هیچگونه مشکلی به نصب راه اندازی سیستم خریداری شده خود بپردازید. داخل جعبه آیفون تصویری رنگی یک عدد سوکت چهار تایی قرار دارد که با رعایت قسمت برجسته سوکت در هنگام نصب، سیم قرمز باید در بالاترین قسمت به صورت صحیح در جایگاه سوکت چهارتایی نمایشگر رنگی قرار گیرد. در قسمت پایین مانیتور یک عدد سیم سفید رنگ به متراژ یک و نیم متر و در قسمت انتهایی آن یک عدد دو شاخه وجود دارد که می توان مستقیما به برق شهر وصل نمود و در صورت دور بودن یا وجود نداشتن پریز برق می توان آن را به یکی از نزدیکترین کلید برق متصل کرد تا جریان برق 220 ولت از درون خود عبور دهد.</p>



<h3 class="wp-block-heading">روش نصب پنل دم دری کوماکس</h3>



<p class="wp-block-paragraph">درون جعبه پنل <a href="https://www.dcakala.com/video-door-phone/">آیفون تصویری</a> خارجی یک عدد قوطی و دو عدد آلن وجود دارد که پس از برش دیوار و ایجاد فضایی برای زنگ دم دری قوطی پشت پنل را درون دیوار نصب می نماییم  به صورتی که قوطی با لبه دیوار یکسان و تراز باشد. پس از نصب قوطی بر روی بدنه اصلی پنل چهار عدد پیچ وجود دارد که زیر هر کدام از آن ها اعداد یک تا چهار مشخص شده است . چهار عدد سیم مشخص شده از سمت مانیتور را با رعایت شماره به ترتیب (قرمز ،آبی،زرد،سفید ) در زیر پیچ قرار می دهیم .در قسمت پایین  <strong>پنل دو عدد سیم</strong> وجود دارد که مستقیما از رله پنل جهت دریافت جریان برق بیرون آمده است که نحوه به کارگیری و استفاده از آن ها را برای شما کاربران و نصابان گرامی توضیح میدهیم.</p>



<h3 class="wp-block-heading">اتصال ترانس و منبع انرژی</h3>



<p class="wp-block-paragraph">ترانس <strong>دربازکن تصویری کوماکس</strong> پس از متصل شدن به برق شهر دو ولتاژ ای سی و دی سی را در خروجی انتقال ارسال میکند و در صورت کاهش هزینه حتی می توانید از ترانس های ایرانی استفاده کنید، که دارای خروجی ای سی و دی سی میباشند. برای جلوگیری از نوسانات برق که باعث سوختن ترانس می گردد بهتر است از یک فیوز 500 میلی آمپر در بین یکی از سیم های برق ترانس استفاده کرد، و در آخر با بستن دو عدد پیچ آلن و در انتها کاور کار نصب به پایان رسیده است و اگر به صورت صحیح مانیتورو پنل را به هم متصل کرده باشید بدون هیچ گونه ایرادی می توانید از این سیستم استفاه کنید.</p>
<p>نوشته <a href="https://dcakala.com/articles/video-door-phone-commax-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری کوماکس</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></content:encoded>

					<wfw:commentRss>https://dcakala.com/articles/video-door-phone-commax-installation-guide/feed/</wfw:commentRss>
			<slash:comments>29</slash:comments>


			</item>
		<item>
		<title>راهنمای نصب و سیم کشی آیفون تصویری تکنما</title>
		<link>https://dcakala.com/articles/video-door-phone-taknama-installation-guide/</link>
					<comments>https://dcakala.com/articles/video-door-phone-taknama-installation-guide/#comments</comments>

		<dc:creator><![CDATA[روناک پارسا]]></dc:creator>
		<pubDate>Sat, 27 Apr 2019 09:59:49 +0000</pubDate>
				<category><![CDATA[آیفون تصویری]]></category>
		<category><![CDATA[راهنمای نصب]]></category>
		<category><![CDATA[راهنمای نصب آیفون تصویری]]></category>
		<guid isPermaLink="false">https://www.dcakala.com/articles/?p=8665</guid>

					<description><![CDATA[<p>آموزش نصب آیفون تصویری تکنما شرکت تکنما با داشتن سابقه طولانی در عرصه تولید نمایشگر رنگی انقلابی بزرگ در بازار های داخلی و جهانی تبدیل کرده و این اتفاق باعث ایجاد طریقه نصب کاملا انحصاری نسبت به دیگر برند های ایرانی و خارجی شده است. با ما همراه باشید تا اطلاعات بدست آمده از کارشناسان [&#8230;]</p>
<p>نوشته <a href="https://dcakala.com/articles/video-door-phone-taknama-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری تکنما</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></description>
										<content:encoded><![CDATA[
<div class="schema-how-to wp-block-yoast-how-to-block"><p class="schema-how-to-total-time"><span class="schema-how-to-duration-time-text">زمان مورد نیاز:&nbsp;</span>1 ساعت</p><p class="schema-how-to-description"> برای نصب نمایشگر رنگی درون منزلی شش قدم اساسی و مهم را، برای انجام این کار باید در نظر گرفته شود، تا با از بین رفتن سیستم، به دلیل اشتباه انجام دادن یکی از این مراحل رو به رو نشوید. 6 قدمی که جهت نصب آیفون تصویری باید برداشته شود شامل مواردی همچون شناسایی دقیق نوع درب بازکن، نوع سیم کشی ساختمان، نصب آیفون تصویری، نصب پنل زنگ دم دری، اتصال جریان برق به درون مدار های سیستم و تست نهایی است.</p> <ol class="schema-how-to-steps"><li class="schema-how-to-step" id="how-to-step-1590212342136"><strong class="schema-how-to-step-name">شناسایی نوع آیفون تصویری</strong> <p class="schema-how-to-step-text"> اولین گام برای نصب آیفون تصویری خریداری شده، مشخص کردن درب بازکن فعلی و در حال استفاده ساختمان است، تا با در نظر گرفتن این موضوع آیفون تصویری های خود را به درستی انتخاب و بر روی ساختمان های خود نصب نمایید.  آیفون تصویری ایرانی تکنما به دلیل بهره گیری از خدمات و تکنولوژی های منحصر به فرد، سیم کشی انحصاری خود را با کمک بخش تحقیق و توسعه حرفه ای خود تولید کرده، که تعویض صد در صدی سیم کشی گوشی درب بازکن ساختمان، برای این برند آیفون تصویری باید در نظر گرفته شود.<br/><br/><img loading="lazy" decoding="async" width="1675" height="942" src="https://dcakala.com/articles/wp-content/uploads/2019/04/taknama-video-door-phone.jpg" class="attachment-full size-full" alt="راهنمای نصب آیفون تصویری تکنما" style="max-width: 100%; height: auto;" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/taknama-video-door-phone.jpg 1675w, https://dcakala.com/articles/wp-content/uploads/2019/04/taknama-video-door-phone-600x337.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/taknama-video-door-phone-300x169.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/taknama-video-door-phone-1024x576.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/taknama-video-door-phone-768x432.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/taknama-video-door-phone-1536x864.jpg 1536w, https://dcakala.com/articles/wp-content/uploads/2019/04/taknama-video-door-phone-1170x658.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/taknama-video-door-phone-585x329.jpg 585w" sizes="(max-width: 1675px) 100vw, 1675px" /></p> </li><li class="schema-how-to-step" id="how-to-step-1590212565952"><strong class="schema-how-to-step-name">نوع سیم کشی ساختمان</strong> <p class="schema-how-to-step-text"> شناخت سیم کشی موجود بر روی ساختمان از مهم ترین قدم های نصب آیفون تصویری است، تا پس از فعال سازی سیستم کیفیت تصویر و صدای قابل قبولی را در پنل رنگی درون منزلی دریافت نمایید. در صورتی که سیم کشی درب باز کن شما برای آیفون های صوتی و آیفون تصویری سیاه سفید باشد برای مشاهده تصاویر رنگی، تعویض سیم کشی آیفون کار اجباری است تا تصاویری با وضوح و شفافیت بالا را دریافت نمایید. سیم کشی آیفون تصویری با کمک کابل های 06 انجام می پذیرد که هر برند نمایشگر درون منزلی با توجه به استاندارد انحصاری خود که توسط بخش تحقیق و توسعه تعریف می شود از تعداد زوج های متفاوت این قطر استفاده می کند. آیفون تصویری تکنما برای انتقال تصویر خود از کابل 5 زوج استفاده کرده است، که این کابل از فضای تعبیه شده برای پنل زنگ در کوچه یا خیابان کشیده و به درون ساختمان و هر تعداد واحدی که نیاز به سیم کشی نمایشگر درون منزلی دارد، متصل می شود تا کارایی مناسبی را به کاربران و مشتریان خود ارائه دهد.<br/><br/><img loading="lazy" decoding="async" width="1200" height="675" src="https://dcakala.com/articles/wp-content/uploads/2019/04/takanama-wire.jpg" class="attachment-full size-full" alt="سیم کشی آیفون تصویری تکنما" style="max-width: 100%; height: auto;" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/takanama-wire.jpg 1200w, https://dcakala.com/articles/wp-content/uploads/2019/04/takanama-wire-600x338.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/takanama-wire-300x169.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/takanama-wire-1024x576.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/takanama-wire-768x432.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/takanama-wire-1170x658.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/takanama-wire-585x329.jpg 585w" sizes="(max-width: 1200px) 100vw, 1200px" /></p> </li><li class="schema-how-to-step" id="how-to-step-1590212567599"><strong class="schema-how-to-step-name">نصب آیفون تصویری</strong> <p class="schema-how-to-step-text"> پس از اتمام سیم کشی ساختمان، کابل 5 زوج آیفون تصویری رنگی تکنما به صورت مجزا به پشت هر نمایشگر متصل شده، تا بعد از انجام این کار تمام رشته سیم های مجزا به یک کابل پنج زوج واحد که در کل ساختمان کشیده شده است متصل، و پس از آن به دریافت جریان برق از منبع انرژی پرداخته و شروع به انجام فعالیت هایی همچون باز کردن درب ساختمان و پارکینگ، نمایش تصویر پنل زنگ یا دوربین مدار بسته و پاسخگویی به مراجعه کنندگان بپردازد.</p> </li><li class="schema-how-to-step" id="how-to-step-1590212568432"><strong class="schema-how-to-step-name">نصب پنل زنگ نمایشگر رنگی</strong> <p class="schema-how-to-step-text"> بعد از نصب اتصالات آیفون رنگی نوبت به نصب پنل زنگ دم دری می شود، که درگاه انتقال جریان برق به درون ساختمان می باشد. 5 زوج کابل واحد نامبرده شده در قسمت قبل پس از دریافت اتصالات، سیم کشی نمایشگر های رنگی، به پورت ورودی پنل دم دری وصل شده، تا پس از اتصال ترانس به پنل زنگ و دریافت جریان برق شهری، برق دریافتی و اصلاح شده را به درون ساختمان منتقل کند.</p> </li><li class="schema-how-to-step" id="how-to-step-1590212569254"><strong class="schema-how-to-step-name">تست نهایی</strong> <p class="schema-how-to-step-text"> پس از انجام تمامی مراحل بالا، حالا نوبت به گرفتن تست هایی از سیستم نصب شده است تا کارکرد صحیح آیفون تصویری، پنل زنگ و سیم کشی ساختمان تایید شود. فعالیت هایی که در این راستا باید صورت گیرد شامل مواردی همچون برقراری ارتباط از طریق پنل دم دری، ایجاد مکالمه جهت مشاهده انتقال صحیح صدا از نمایشگر به پنل و بالعکس و تست انتقال تصویر لنز پنل و دوربین مدار بسته به نمایشگر می باشد. </p> </li></ol></div>



<h2 class="wp-block-heading">آموزش نصب آیفون تصویری تکنما</h2>



<p class="wp-block-paragraph"> <a href="https://www.dcakala.com/manufacturer/تکنما-taknama.html">شرکت تکنما</a> با داشتن سابقه طولانی در عرصه تولید <strong>نمایشگر رنگی</strong> انقلابی بزرگ در بازار های داخلی و جهانی تبدیل کرده و این اتفاق باعث ایجاد طریقه نصب کاملا انحصاری نسبت به دیگر برند های ایرانی و خارجی شده است. با ما همراه باشید تا اطلاعات بدست آمده از کارشناسان فنی <strong>کمپانی آیفون تصویری تکنما</strong> و نصابان فروشگاه اینترنتی dcakala نحوه نصب تمامی مدل های آیفون تصویری به شما کاربران و خریداران گرامی آموزش دهیم.</p>



<h3 class="wp-block-heading">رنگ بندی سیم ها و کارکرد هر کدام</h3>



<p class="wp-block-paragraph">رنگ بندی سیم های آیفون تصویری به دلیل وجود استاندارد جهانی در اکثر مواقع شبیه به هم هستند که <a href="https://www.dcakala.com/video-door-phone/taknama/">آیفون رنگی تکنما</a> از این قاعده نیز مستثنی نیست. تعداد سیم این مدل نمایشگر 4 عدد میباشد که با رنگی که به آن ها اختصاص داده شده کار هایی از قبیل انتقال جریان مثبت، منفی و صدا و تصویر را انجام میدهند که به ترتیب زیر میباشد.<br> رنگ قرمز : این سیم برای Voice یا صدا در رنگ بندی سیم کشی آیفون تصویری تکنما مورد استفاده قرار میگیرد.<br> رنگ آبی : به عنوان منفی در رنگ بندی سیم کشی آیفون تصویری تکنما استفاده میشود .<br> رنگ زرد : به عنوان مثبت دستگاه آیفون تصویری تکنما مورد استفاده است.<br> رنگ سفید : به عنوان سیم تصویر در <strong>نمایشگر درون منزلی تکنما</strong> مورد استفاده قرار میگیرد.</p>



<h3 class="wp-block-heading">کد گذاری آیفون تصویری</h3>



<p class="wp-block-paragraph">یکی از مهم ترین و اولین گام ها در نصب <a href="https://www.dcakala.com/video-door-phone/iranian-video-door-phone/">آیفون تصویری ایرانی</a> نحوه کد گذاری آن است که در صورت انجام ندادن آن پنل دم دری در هنگام برقراری ارتباط توسط مراجعه در ایجاد اتصال دچار خطا میشود. در مجموعه آیفون تصویری مدل 64N اعمال کد باید قبل از عبور جریان کلید TRANSFER را نگه داشته و بعد برق را متصل کنید، پس از روشن شدن نمایشگر گزینه DEFINE NUMBER به نمایش داده میشود و با استفاده از کلید های مثبت و منفی شماره واحد مورد نظر انتخاب کرده و 3 ثانیه پس از تنظیم کد ذخیره میگردد. کد نگهبان پیش فرض در این سری مدل ها 64 میباشد که در صورت تغییر این کد در بقیه آیفون تصویری ها نیز باید تغییر پیدا کند. در مدل های D در هنگام اولین اتصال <strong>آیفون رنگی</strong> به منبع انرژی به صورت خودکار وارد بخش کد گذاری میشود ولی در صورت نیاز به تغییر کلید ارتباط با نگهبانی را به مدت 10 ثانیه نگه دارید تا وارد محیط کد گذاری شوید و مجددا با به کارگیری کلید نگهبانی و در بازکن به افزایش و کم کردن مقدار شماره ها واحد مورد نظر بپردازید و با فشردن کلید دوربین مداربسته به تایید کد های نگهبانی و واحد ها بپردازید و جهت ذخیره یک بار برق آیفون تصویری رنگی را قطع و وصل کنید. لازم به ذکر است کد پیش فرض نگهبان در این مدل 255 میباشد.</p>



<h2 class="wp-block-heading">نصب آیفون تصویری</h2>



<p class="wp-block-paragraph"> قبل از شروع به نصب <a href="https://www.dcakala.com/video-door-phone/">آیفون تصویری</a> به صورت سخت افزاری ابزار هایی شامل کابل های 4 زوج فویل دار، مقاومت 57 اهم، سیم شیلد و کابل تخلیه نویز، سیم لحیم و هویه و در صورت وجود دوربین مداربسته کابل کواکسیال را باید تهیه کنید.</p>



<figure class="wp-block-image"><img loading="lazy" decoding="async" width="1024" height="384" src="https://www.dcakala.com/articles/wp-content/uploads/2019/04/64n-1-1024x384.png" alt="" class="wp-image-8680" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/64n-1-1024x384.png 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/64n-1-600x225.png 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/64n-1-300x113.png 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/64n-1-768x288.png 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/64n-1-1170x439.png 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/64n-1-585x219.png 585w, https://dcakala.com/articles/wp-content/uploads/2019/04/64n-1.png 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /><figcaption> نصب آیفون تصویری تکنما سری 64N </figcaption></figure>



<h3 class="wp-block-heading">نصب آیفون تصویری سری 64N</h3>



<p class="wp-block-paragraph">در این مدل <strong>نمایشگر رنگی</strong> 8 ورودی که با حروف انگلیسی از A تا H نام گذاری شده است که تنها از درگاه های A،B،C،D،E،F استفاده میشود. در اولین قدم قبل از عبور جریان از درگاه های  A،B،E،F زنگ دم دری به هر تعداد پنل درون منزلی که داریم متصل میکنیم. بعد اتصال سیم های درگاه های نامبرده شده از دو خروجی VIDEO +و VIDEO – پنل دم دری به ورودی های VIDEO + و VIDEO – آیفون رنگی سیم کشی میکنیم. پس از اتصال آیفون تصویری به این مورد توجه داشته باشید که باید به سیم های آخرین آیفون مقاومت 75 اهم متصل کنید تا به تماشای تصاویر <a href="https://www.dcakala.com/cctv/">دوربین مداربسته</a> و پنل آیفون تصویری بپردازید. پس از اطمینان حاصل کردن از نصب صحیح سیم ها و لحیم کاری تمامی آن ها از ترانس 24 ولت تکنما دو رشته سیم مثبت و منفی به ورودی های C و D متصل کنیم و از خروجی C پنل به دیگر آیفون تصویری ها سیم کشی میکنیم.</p>



<figure class="wp-block-image"><img loading="lazy" decoding="async" width="1024" height="384" src="https://www.dcakala.com/articles/wp-content/uploads/2019/04/c-d-256-2-1024x384.png" alt="نصب آیفون تصویری تکنما مدل های D،C،256" class="wp-image-8678" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/c-d-256-2-1024x384.png 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/c-d-256-2-600x225.png 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/c-d-256-2-300x113.png 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/c-d-256-2-768x288.png 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/c-d-256-2-1170x439.png 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/c-d-256-2-585x219.png 585w, https://dcakala.com/articles/wp-content/uploads/2019/04/c-d-256-2.png 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /><figcaption> نصب آیفون تصویری تکنما مدل های D،C،256 </figcaption></figure>



<h3 class="wp-block-heading">نصب آیفون تصویری مدل های 256،D،C</h3>



<p class="wp-block-paragraph">دلیل توضیح این مدل ها به صورت همزمان عدم تفاوت در سیم کشی و نصب آسان آن هاست که باعث شده است تمامی محصولات تکنما از یکپارچگی قابل قبولی بهره مند شوند. درگاه هایی که در این مدل ها شاهد هستیم GND،D2،D1،L2،L1،+VIDEO1،-VIDEO1 و SHILD 1 میباشد. در اولین گام باید سیم هایی از درگاه های خروجی پنل آیفون تصویری GND،D2،D1،L2،L1 به ورودی هم نام درون «نمایشگر رنگی متصل گردد. پس از اتصال این ورودی و خروجی دو رشته سیم +VIDEO و VIDEO- به ورودی هر تعداد آیفون تصویری تهیه شده کشیده میشود و در اخرین سیم کشی آیفون تصویری یک مقاومت 75 اهمی باید گذاشته شود تا تصویر با هیچگونه اختلالی رو به رو نشود. خروجی SHILD در پنل و آیفون تصویری این مدل ها حتما باید مورد استفاده قرار گیرد تا تمامی نویز در هنگام نمایش تصاویر از بین برود. در صورت نیاز به دریافت تصاویر از دوربین مداربسته و پنل دوم خروجی های +VIDEO2 و –VIDEO2 وجود دارد که از کابل های RG59 و کواکسیال پشتیبانی میکند. پس از بررسی نحوه نصب تمامی سیم های و لحیم کاری آن ها از خروجی DC به مثبت و منفی پنل دم دری و از خروجی AC به ورودی های قفل برقی زنگ دم دری و خود قفل ساختمان دو رشته سیم متصل میکنید. این نمایشگر ها قادر به پشتیبانی از جک های پارکینگی میباشند و در صورتی از <a href="https://www.dcakala.com/automatic-gate/mahak/">درب اتوماتیک محک</a> استفاده تنها با کشیدن 2 رشته به کانکتور این جک پارکینگی به مدیریت آن میپردازید. در صورت استفاده درب اتوماتیک برند های دیگر حتما از یک ماژول میانی باید استفاده گردد.</p>



<figure class="wp-block-image"><img loading="lazy" decoding="async" width="1024" height="384" src="https://www.dcakala.com/articles/wp-content/uploads/2019/04/e43-e70-1-1024x384.png" alt="نصب نمایشگر رنگی تکنما مدل E70،E43" class="wp-image-8676" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/e43-e70-1-1024x384.png 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/e43-e70-1-600x225.png 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/e43-e70-1-300x113.png 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/e43-e70-1-768x288.png 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/e43-e70-1-1170x439.png 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/e43-e70-1-585x219.png 585w, https://dcakala.com/articles/wp-content/uploads/2019/04/e43-e70-1.png 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /><figcaption> نصب نمایشگر رنگی تکنما مدل E70،E43 </figcaption></figure>



<h3 class="wp-block-heading">نصب آیفون تصویری مدل E</h3>



<p class="wp-block-paragraph">نصب این مدل <strong>آیفون تصویری</strong> به دلیل عدم استفاده گوشی و بهره گیری از قابلیت های جدید تر تفاوت های با دیگر مدل های این برند دارد که در این قسمت به توضیح آن میپردازیم. آیفون تصویری های مدل های E از همان درگاه نامبرده شده در بخش قبل استفاده میکنند ولی در بعضی موارد تفاوت هایی دارند که از جمله آن ها میتوان عدم نیاز اتصال ورودی و خروجی های GND پنل، دارای دو خروجی به دوربین مداربسته و یا پنل زنگ دم دری و استفاده از ترانس های جداگانه برای نمایشگر ها و پنل آیفون تصویری بدین روش است که برای مدل های E43 هر 10 نمایشگر 1 ترانس و برای مدل های E70 هر 5 نمایشگر 1 ترانس باید مورد استفاده قرار گیرد. از دیگر ویژگی های در این مدل میبینم وجود کانکتور برای اتصال زنگ پشت درب آپارتمان است که با فشردن زنگ در صورت وجود دوربین در پورت VIDEO3 تصاویر آن را به نمایش میدهد. این مدل آیفون تصویری شرکت تکنما از جک های پارکینگی از محک با استفاده از کانکتور دو سیم پشتیبانی میکند که اگر از برند های دیگر <a href="https://www.dcakala.com/automatic-gate/">درب های اتوماتیک</a> استفاده میکنید یک ماژول میانی برای ارتباط این دو سامانه خریداری نمایید.</p>
<p>نوشته <a href="https://dcakala.com/articles/video-door-phone-taknama-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری تکنما</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></content:encoded>

					<wfw:commentRss>https://dcakala.com/articles/video-door-phone-taknama-installation-guide/feed/</wfw:commentRss>
			<slash:comments>1</slash:comments>


			</item>
		<item>
		<title>راهنمای نصب و سیم کشی آیفون تصویری سوزوکی</title>
		<link>https://dcakala.com/articles/video-door-phone-suzuki-installation-guide/</link>
					<comments>https://dcakala.com/articles/video-door-phone-suzuki-installation-guide/#comments</comments>

		<dc:creator><![CDATA[روناک پارسا]]></dc:creator>
		<pubDate>Mon, 22 Apr 2019 07:20:01 +0000</pubDate>
				<category><![CDATA[آیفون تصویری]]></category>
		<category><![CDATA[راهنمای نصب آیفون تصویری]]></category>
		<guid isPermaLink="false">https://www.dcakala.com/articles/?p=8611</guid>

					<description><![CDATA[<p>آموزش نصب آیفون تصویری سوزوکی با پیشرفت روز به روز تکنولوژی و اختراع قابلیت های کاربردی و چشمگیر و در عرصه نمایشگر های رنگی توسط شرکت های مختلف نحوه نصب متفاوتی را دارا هستند. یکی از شرکت شناخته در تولید این نوع محصولات کمپانی آیفون تصویری سوزوکی است که با تولید تجهیزات با کیفیت بالا [&#8230;]</p>
<p>نوشته <a href="https://dcakala.com/articles/video-door-phone-suzuki-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری سوزوکی</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></description>
										<content:encoded><![CDATA[
<div class="schema-how-to wp-block-yoast-how-to-block"><p class="schema-how-to-total-time"><span class="schema-how-to-duration-time-text">زمان مورد نیاز:&nbsp;</span>1 ساعت</p><p class="schema-how-to-description">  برای نصب نمایشگر رنگی درون منزلی شش گام مهم و تاثیر گذار، برای انجام این کار باید در نظر گرفته شود، تا با سوختن و خرابی سیستم، به دلیل اشتباه انجام دادن یکی از مراحل نامبرده رو به رو نشوید. 6 قدمی که جهت نصب آیفون تصویری باید برداشته شود شامل مواردی همچون شناسایی دقیق نوع درب بازکن، نوع سیم کشی ساختمان، نصب آیفون تصویری، نصب پنل زنگ دم دری، اتصال جریان برق به درون مدار های سیستم و تست نهایی است.</p> <ol class="schema-how-to-steps"><li class="schema-how-to-step" id="how-to-step-1590222666461"><strong class="schema-how-to-step-name"> شناسایی نوع درب باز کن برقی</strong> <p class="schema-how-to-step-text">در اولین حرکت جهت نصب آیفون تصویری خریداری شده باید به گوشی فعلی و نصب شده داخل ساختمان توجه ویژه ای داشت تا با در نظر گرفتن نوع محصول، سامانه ای را تهیه نمایید که در کنار قیمت مناسب ، کارایی مناسبی را برای شما فراهم کند. آیفون تصویری سوزوکی یکی از همین محصولات است، که شما با مراجعه به سایت فروشگاه اینترنتی دی سی ای کالا می توانید این آیفون را خریداری، و قادر به پشتیبانی از چهار برند شناخته شده و مشهور همچون کوماکس، سیماران،کالیوز و آلدو بدون هیچ گونه مشکل در انتقال تصاویر و کارکرد باشید.<br/><br/><img loading="lazy" decoding="async" width="1200" height="675" src="https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-video-door-phone.jpg" class="attachment-full size-full" alt="راهنمای نصب آیفون تصویری سوزوکی" style="max-width: 100%; height: auto;" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-video-door-phone.jpg 1200w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-video-door-phone-600x338.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-video-door-phone-300x169.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-video-door-phone-1024x576.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-video-door-phone-768x432.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-video-door-phone-1170x658.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-video-door-phone-585x329.jpg 585w" sizes="(max-width: 1200px) 100vw, 1200px" /></p> </li><li class="schema-how-to-step" id="how-to-step-1590222896751"><strong class="schema-how-to-step-name">نوع سیم کشی ساختمان</strong> <p class="schema-how-to-step-text">  شناخت سیم کشی موجود بر روی ساختمان از دومین قدم مهم ترین گام جهت نصب آیفون تصویری است، تا پس از فعال سازی سیستم کیفیت تصویر و صدای قابل قبولی را در پنل رنگی درون منزلی دریافت نمایید. در صورتی که سیم کشی درب باز کن شما برای آیفون های صوتی و آیفون تصویری سیاه سفید باشد برای مشاهده تصاویر رنگی، تعویض سیم کشی آیفون کار اجباری است تا تصاویری با وضوح و شفافیت بالا را دریافت نمایید. سیم کشی آیفون تصویری با کمک کابل های 06 انجام می پذیرد که هر برند نمایشگر درون منزلی با توجه به استاندارد انحصاری خود که توسط بخش تحقیق و توسعه تعریف می شود از تعداد زوج های متفاوت این قطر استفاده می کند. آیفون تصویری SUZUKI برای انتقال تصویر خود از کابل 4 زوج استفاده کرده است، که این کابل از فضای تعبیه شده برای پنل دم دری، کوچه یا خیابان کشیده و به درون ساختمان و هر تعداد واحدی که نیاز به سیم کشی نمایشگر درون منزلی دارد، متصل می شود تا کارایی قابل قبولی را به کاربران و مشتریان خود ارائه دهد.<br/><br/><img loading="lazy" decoding="async" width="1200" height="675" src="https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-wire.jpg" class="attachment-full size-full" alt="سیم کشی آیفون تصویری SUZUKI" style="max-width: 100%; height: auto;" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-wire.jpg 1200w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-wire-600x338.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-wire-300x169.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-wire-1024x576.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-wire-768x432.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-wire-1170x658.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-wire-585x329.jpg 585w" sizes="(max-width: 1200px) 100vw, 1200px" /></p> </li><li class="schema-how-to-step" id="how-to-step-1590222958158"><strong class="schema-how-to-step-name">نصب آیفون تصویری</strong> <p class="schema-how-to-step-text"> پس از اتمام سیم کشی ساختمان، کابل 4 زوج آیفون تصویری رنگی سوزوکی به صورت مجزا به پشت هر نمایشگر متصل شده، تا بعد از انجام این کار تمام رشته سیم های مجزا به یک کابل چهار زوج واحد که در کل ساختمان کشیده شده است متصل شده، و پس از آن به دریافت جریان برق از منبع انرژی پرداخته و شروع به انجام فعالیت هایی همچون باز کردن درب ساختمان و پارکینگ، نمایش تصویر پنل زنگ یا دوربین مدار بسته و پاسخگویی به مراجعه کنندگان بپردازد. </p> </li><li class="schema-how-to-step" id="how-to-step-1590223039654"><strong class="schema-how-to-step-name"> نصب پنل زنگ نمایشگر رنگی</strong> <p class="schema-how-to-step-text"> بعد از نصب اتصالات آیفون رنگی نوبت به نصب پنل زنگ دم دری می شود، که درگاه انتقال جریان برق شهری اصلاح شده به درون ساختمان می باشد. 4 زوج کابل واحد نامبرده شده در قسمت قبل پس از دریافت تمامی اتصالات سیم کشی نمایشگر های رنگی، به پورت ورودی پنل دم دری وصل شده، تا پس از اتصال ترانس به پنل زنگ و دریافت جریان برق شهری، برق دریافتی و اصلاح شده را به درون ساختمان منتقل کند.</p> </li><li class="schema-how-to-step" id="how-to-step-1590223085148"><strong class="schema-how-to-step-name"> تست نهایی</strong> <p class="schema-how-to-step-text">پس از انجام تمامی مراحل بالا، حالا نوبت به گرفتن تست هایی از سیستم نصب شده است تا کارکرد صحیح آیفون تصویری، پنل زنگ و سیم کشی ساختمان تایید شود. فعالیت هایی که در این راستا باید صورت گیرد شامل مواردی همچون برقراری ارتباط از طریق پنل دم دری، ایجاد مکالمه جهت مشاهده انتقال صحیح صدا از نمایشگر به پنل و بالعکس و تست انتقال تصویر لنز پنل و دوربین مدار بسته به نمایشگر می باشد.</p> </li></ol></div>



<h2 class="wp-block-heading">آموزش نصب آیفون تصویری سوزوکی</h2>



<p class="wp-block-paragraph">با پیشرفت روز به روز تکنولوژی و اختراع قابلیت های کاربردی و چشمگیر و در عرصه <strong>نمایشگر های رنگی</strong> توسط شرکت های مختلف نحوه نصب متفاوتی را دارا هستند. یکی از شرکت شناخته در تولید این نوع محصولات کمپانی <a href="https://www.dcakala.com/video-door-phone/suzuki/">آیفون تصویری سوزوکی</a> است که با تولید تجهیزات با کیفیت بالا و گارانتی مطمئن اعتماد تمام مشتریان خود را جلب کرده است. با ما همراه در ادامه با نحوه سیم کشی و روش نصب آیفون تصویری این برند آشنا شوید.</p>



<figure class="wp-block-image"><img loading="lazy" decoding="async" width="1024" height="544" src="https://www.dcakala.com/articles/wp-content/uploads/2019/04/suzuki-1-1024x544.png" alt="" class="wp-image-8630" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-1-1024x544.png 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-1-600x319.png 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-1-300x160.png 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-1-768x408.png 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-1-1170x622.png 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-1-585x311.png 585w, https://dcakala.com/articles/wp-content/uploads/2019/04/suzuki-1.png 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /><figcaption>سیم کشی و نصب آیفون تصویری سوزوکی</figcaption></figure>



<h3 class="wp-block-heading">سیم کشی و شناسه
رنگی سیم</h3>



<p class="wp-block-paragraph">نحوه انتقال جریان و صدا و تصویر در سری نمایشگر <strong>آیفون تصویری سوزوکی</strong> با استفاده یه رشته سیم 4 عددی صورت میگرد که هرکدام کار جداگانه نسب به روکش رنگی که بر روی آن ها قرار گرفته است انجام میدهد که این رنگ بندی به ترتیب شامل رنگ های قرمز،آبی،زرد،سفید میباشد که به شکل زیر مورد استفاده قرار میگرند.</p>



<p class="wp-block-paragraph">رنگ قرمز : این سیم برای Voice یا صدا در رنگبندی سیم کشی آیفون تصویری مورد استفاده قرار میگیرد.</p>



<p class="wp-block-paragraph">رنگ آبی : به عنوان منفی در رنگبندی سیم کشی نمایشگر رنگی درون منزلی استفاده میشود.</p>



<p class="wp-block-paragraph">رنگ زرد : به عنوان مثبت دستگاه آیفون تصویری رنگی مورد استفاده است.</p>



<p class="wp-block-paragraph">رتگ سفید : به عنوان سیم تصویر در آیفون تصویری مورد استفاده قرار میگیرد.</p>



<h3 class="wp-block-heading">روش نصب آیفون تصویری و منبع تغذیه سوزوکی</h3>



<p class="wp-block-paragraph">همانطور که در بخش قبل گفته شد ۴ رشته سیم از پنل <a href="https://www.dcakala.com/video-door-phone/iranian-video-door-phone/">آیفون تصویری ایرانی</a> به مانیتور وصل شده اند که ترتیب سیم ها به مانند رنگبندی بالا است که برای باز کزدن درب و همچنین دادن برق به پنل دم دری <strong>آیفون تصویری</strong> توسط یک ترانس با قدرت ۱۲ آمپر و بعضا ۲۴ آمپر &nbsp;استفاده میگردد.نحوه اتصال این سیم ها به <strong>نمایشگر رنگی درون منزلی</strong> از خروجی AC ترانس برای قفل برقی و از خروجی DC ( یا همان مثبت و منفی ) آن برای برق پنل استفاده میشود.برای اتصال قفل مقابل و بالا رفتن امنیت درب نفر رو ساختمان از خروجی AC ترانس دو سیم به پشت پنل آیفون تصویری میبریم که یکی از آنها را به یک سیم درب بازکن پشت پنل وصل میکنیم و سیم دیگر را به یک رشته سیم از دو رشته ای که از پشت قفل آمده است ارتباط میدهیم. از قفل هم دو رشته سیم تا پشت پنل <a href="https://www.dcakala.com/video-door-phone/">آیفون تصویری</a> میکشیم و یک رشته را به یکی از دو رشته سیم قفل باز کن پنل و دیگری را به سیم اضافه ای که از ترانس آورده ایم وصل میکنیم. لازم به ذکر است سیمی که باید از ترانس به قفل میرسد میتواند هم به صورت مستقیم وارد قفل شود به مانند تصویر بالا و یا اینکه به مانند توضیحی که داده شد به صورت غیر مستقیم و در پشت پنل اتصال پیدا کند.</p>



<h3 class="wp-block-heading">نصب آیفون تصویری
برای تعداد واحد بالا</h3>



<p class="wp-block-paragraph">برای نصب <strong>آیفون تصویری</strong> با تعداد واحد بالا از یک سوئیچر استفاده میشود در حالت معمول دارای 4 ورودی و یک خروجی جهت اتصال به پنل است. از دیگر مدل <strong>سوئیچر های سوزوکی</strong> 2، 4 ، 6، 8، 10 میباشد تا کاربر به میزان تعداد واحد هاییی که وجود سوئیچر های مخصوص تهیه کند. برای مثال اگر ساختمان شما 6 واحدی است، نیاز به سوییچر 6 دارید و اگر ساختمان شما 5 واحدی است باز هم به سوییچر 6 نیاز دارید چون سوییچر 5 وجود ندارد، به همین ترتیب برای واحد های مختلف اعداد مربوط انتخاب می شوند. اما در نظر داشته باشید که ممکن است با توجه به نوع سیم کشی، این ترکیب عددی متفاوت باشد، مثلا اگر ساختمان 20 واحدی دارید، باید دو سوییچر 10 واحدی <a href="https://www.dcakala.com/manufacturer/سوزوکی-suzuki.html">شرکت سوزوکی</a> را استفاده کنید ولی ممکن است نصاب شما تشخیص دهد که با توجه به نوع سیم کشی در ساختمان شما سه عدد سوییچر 8 برای نصب آیفون تصویری مجموعه شما مناسب تر خواهد بود، پس این قواعد قابل تغییر هستند.</p>
<p>نوشته <a href="https://dcakala.com/articles/video-door-phone-suzuki-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری سوزوکی</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></content:encoded>

					<wfw:commentRss>https://dcakala.com/articles/video-door-phone-suzuki-installation-guide/feed/</wfw:commentRss>
			<slash:comments>34</slash:comments>


			</item>
		<item>
		<title>راهنمای نصب و سیم کشی آیفون تصویری تابا</title>
		<link>https://dcakala.com/articles/video-door-phone-taba-installation-guide/</link>
					<comments>https://dcakala.com/articles/video-door-phone-taba-installation-guide/#comments</comments>

		<dc:creator><![CDATA[روناک پارسا]]></dc:creator>
		<pubDate>Tue, 16 Apr 2019 10:55:39 +0000</pubDate>
				<category><![CDATA[آیفون تصویری]]></category>
		<category><![CDATA[راهنمای نصب]]></category>
		<category><![CDATA[راهنمای نصب آیفون تصویری]]></category>
		<guid isPermaLink="false">https://www.dcakala.com/articles/?p=8593</guid>

					<description><![CDATA[<p>اجزای پک کامل جهت نصب آیفون تابا برای انجام نصب آیفون تصویری تابا نیاز به وسایل اولیه ای است که باید آن را خریداری کرده باشید. این اجزا شامل مانیتور تصویری به تعداد واحد های یک ساختمان، پنل با تعداد زنگ مانیتورها، ترانس و قفل دربازکن است. در صورتی که از قفل برقی کله گاوی [&#8230;]</p>
<p>نوشته <a href="https://dcakala.com/articles/video-door-phone-taba-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری تابا</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></description>
										<content:encoded><![CDATA[
<h2 class="wp-block-heading">اجزای پک کامل جهت نصب آیفون تابا</h2>



<p class="wp-block-paragraph">برای انجام نصب آیفون تصویری تابا نیاز به وسایل اولیه ای است که باید آن را خریداری کرده باشید. این اجزا شامل مانیتور تصویری به تعداد واحد های یک ساختمان، پنل با تعداد زنگ مانیتورها، ترانس و قفل دربازکن است. در صورتی که از قفل برقی کله گاوی استفاده می شود می بایست منبع تغذیه 8402 را نیز خریداری نمود.</p>



<p class="wp-block-paragraph"><strong>مانیتور : </strong>یکی از اجزای مورد نیاز برای نصب آیفون تابا مانیتور است که وظیفه نمایش دم درب و صدا دو طرفه با مراجعه کننده را دارد از طرفی می توان با کلیدی که بر روی این مانیتور کار شده درب را نیز باز نمود. اما اگر به پشت مانیتور نگاهی بیندازیم ورودی و خروجی هایی می بینیم که هر کدام کاربرد خودش را دارد.</p>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="702" src="https://www.dcakala.com/articles/wp-content/uploads/2022/06/posht-manitor-1024x702.jpg" alt="خروجی های پشت مانیتور آیفون تابا" class="wp-image-13452" srcset="https://dcakala.com/articles/wp-content/uploads/2022/06/posht-manitor-1024x702.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-manitor-600x412.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-manitor-300x206.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-manitor-768x527.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-manitor-18x12.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-manitor-1170x802.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-manitor-585x401.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-manitor.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<p class="wp-block-paragraph"><strong>پنل زنگ : </strong>این هم قطعه ای است که دم درب وصل شده و وسیله ارتباط مراجعه کننده با واحد هاست. پنل نیز به تعداد واحد ها خروجی دارد و در کنار آن دو خروجی دیگر برای اتصال با ترانس و باز کردن درب دارد که در شکل زیر مشخص است.</p>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="695" src="https://www.dcakala.com/articles/wp-content/uploads/2022/06/posht-panel-1024x695.jpg" alt="تصویر پشت پنل آیفون تابا و خروجی های آن" class="wp-image-13453" srcset="https://dcakala.com/articles/wp-content/uploads/2022/06/posht-panel-1024x695.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-panel-600x407.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-panel-300x204.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-panel-768x521.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-panel-18x12.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-panel-1170x794.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-panel-585x397.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2022/06/posht-panel.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<p class="wp-block-paragraph"><strong>ترانس تغذیه</strong> : ترانس تابا صرفا برای تغذیه قفل برقی استفاده می شود که خوشبختانه با مجزا کردن ورودی و خروجی آن دیگر مشکلات قبل وجود ندارد. پس از اتصال  ترانس به برق 220 ولت خروجی Ac ترانس را به ترمینال ورودی Ac پنل وصل کنید.</p>



<p class="wp-block-paragraph"><strong>دربازکن درب نفر رو</strong> : کارش مشخص است و آن چیزی نیست جز باز نمودن درب ورودی. اگر از قفل زنجیری استفاده میکنید از  خروجی پنل ترمینال D1 و D2 را با دو رشته مجزا به ترمینال ورودی قفل زنجیری برسانید و آن را وصل کنید. پس از آن با فشردن دکمه دربازکن از مانیتور درب ورودی باز می شود. اما اگر از قفل برقی مخصوصا قفل کله گاوی استفاده میکنید باید از ترانس 8402 جهت تقویت ولتاژ استفاده کنید و سپس آن را به قفل متصل نمایید.</p>



<h2 class="wp-block-heading"> لوازم مورد نیاز برای نصب دربازکن تابا</h2>



<ul class="wp-block-list">
<li>فازمتر </li>



<li>پیچ گوشتی 4 سو و دو سو</li>



<li>چسب برق یا وارنیش</li>



<li>کابل برق 0.6 به مقدار لازم</li>
</ul>



<h2 class="wp-block-heading">شناخت رنگ سیم ها و کاربرد آن</h2>



<p class="wp-block-paragraph">یکی از موارد خیلی مهم در انجام <strong>نصب آیفون تصویری تابا</strong> شناخت سیم ها و این که وظیفه هر کدام از رنگ ها چیست. اینکه ما تاکید میکنیم که می بایست کاربرد هر سیم را دانست علت این است که در صورت مواجه با هر گونه اشکال بتوان سریعتر علت را فهمید و شناخت سیم ها این کار را تسهیل خواهد کرد.</p>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="709" src="https://www.dcakala.com/articles/wp-content/uploads/2022/06/coloer-cabel-1024x709.jpg" alt="رنگ سیم های مانیتور تابا" class="wp-image-13454" srcset="https://dcakala.com/articles/wp-content/uploads/2022/06/coloer-cabel-1024x709.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2022/06/coloer-cabel-600x416.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2022/06/coloer-cabel-300x208.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2022/06/coloer-cabel-768x532.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2022/06/coloer-cabel-18x12.jpg 18w, https://dcakala.com/articles/wp-content/uploads/2022/06/coloer-cabel-1170x810.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2022/06/coloer-cabel-585x405.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2022/06/coloer-cabel.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<p class="wp-block-paragraph">رنگ قهوه‌ای: کاراین سیم انتقال تصویر است.</p>



<p class="wp-block-paragraph">رنگ قرمز: این سیم ولتاژ مثبت را از مانیتور به پنل زنگ منتقل می‌کند.</p>



<p class="wp-block-paragraph">رنگ نارنجی: این سیم ولتاژ منفی است.</p>



<p class="wp-block-paragraph">سیم زرد: وظیفه این سیم انتقال صدای رفت و برگشت است.</p>



<p class="wp-block-paragraph">سیم سفید: وظیفه انتقال زنگ را بر عهده دارد.</p>



<h3 class="wp-block-heading">سیم کشی تابا سری جدید و قدیم!</h3>



<p class="wp-block-paragraph">تفاوت نصب و سیم بندی آیفون تابا سری قدیمی و جدید در این است که مدل های قدیمی دارای 4 رشته سیم بودند که می بایست برای هر واحد سیم مجزایی از پنل به مانیتور کشیده می شد که در سری جدید با تجهیز مانیتورها به سوئیچر داخلی سیستم تابا 5 سیمه شد که در صورت استفاده از سوئیچر می بایست از آن استفاده کرد.</p>



<h2 class="wp-block-heading"> روش نصب آیفون تابا تک واحدی</h2>



<p class="wp-block-paragraph">برای نصب تابا تک واحدی حداقل به یک کابل 2 زوج 0.6 فویل دار نیاز است تا پنل زنگ دم درب به مانیتور متصل گردد. نصب پک تک واحدی یکی از ساده ترین راه اندازی ها در سیستم دربازکن تصویری می باشد. ابتدا مانیتور را در واحد نصب نموده و مطابق تصویر سیم بندی را انجام دهید. سپس پنل زنگ را در محل خود نصب کرده و در آخر مطابق تصویر زیر سیم بندی را انجام دهید. همانطور که مشخص است برای نصب تک واحدی نیاز به استفاده از 5 سیم نیست و تنها 4 رشته استفاده می شود ولی می بایست پشت مانیتور سیم سفید و زرد را به یکدیگر لوپ نمود.</p>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="768" src="https://www.dcakala.com/articles/wp-content/uploads/2022/06/install-single-unit-taba-video-door-phone-1024x768.jpg" alt="نقشه و روش نصب آیفون تابا تک واحدی" class="wp-image-13455" srcset="https://dcakala.com/articles/wp-content/uploads/2022/06/install-single-unit-taba-video-door-phone-1024x768.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-single-unit-taba-video-door-phone-600x450.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-single-unit-taba-video-door-phone-300x225.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-single-unit-taba-video-door-phone-768x576.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-single-unit-taba-video-door-phone-16x12.jpg 16w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-single-unit-taba-video-door-phone-1170x878.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-single-unit-taba-video-door-phone-585x439.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-single-unit-taba-video-door-phone.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<p class="wp-block-paragraph">توجه داشته باشد که برق مانیتور می بایست در انتهای کار متصل گردد چرا که در صورت اتصالی و برخورد سیم ها در هنگام نصب احتمال معیوب شدن مانیتور یا پنل وجود دارد.</p>



<h2 class="wp-block-heading">نصب آیفون تابا تا 8 واحد با سوئیچر داخلی گوشی (نصب آیفون تابا 5 سیمه)</h2>



<p class="wp-block-paragraph">توصیه تابا این است که نباید بیش از 8 واحد از سیستم نصب سوئیچر داخلی مانیتورها استفاده کرد و ممکن است در صورت نقض این کار گارانتی شامل محصولات نشود. در این روش نصب به سیم کمتری نیاز است و از یک کابل مشترک استفاده می گردد که در همه ی آنها قهوه ای، قرمز،نارنجی و زرد مشترک است و تنها سیم سفید می بایست مستقیما از پنل به واحد مربوطه انتقال یابد.</p>



<p class="wp-block-paragraph">در این نوع سیم کشی میتوان از یک کابل استفاده نمود که این کابل از همه واحدها گذر کرده و سیم های مورد نیاز متصل می گردد یا از دو کابل مجزا استفاده نمود و برای هر لاین از ساختمان از کابل مخصوص استفاده نمود و در نهایت پست پنل آنها را به یکدیگر متصل کرد.</p>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="768" src="https://www.dcakala.com/articles/wp-content/uploads/2022/06/install-taba-switcher-behind-panel-1024x768.jpg" alt="نقشه سیم بندی و روش نصب تابا چند واحدی و استفاده از سوئیچر پشت مانیتور" class="wp-image-13456" srcset="https://dcakala.com/articles/wp-content/uploads/2022/06/install-taba-switcher-behind-panel-1024x768.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-taba-switcher-behind-panel-600x450.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-taba-switcher-behind-panel-300x225.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-taba-switcher-behind-panel-768x576.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-taba-switcher-behind-panel-16x12.jpg 16w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-taba-switcher-behind-panel-1170x878.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-taba-switcher-behind-panel-585x439.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2022/06/install-taba-switcher-behind-panel.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<p class="wp-block-paragraph">در روش سوئیچر پشت مانیتور به چند رشته سیم نیاز است؟</p>



<p class="wp-block-paragraph">همانطور که گفته شد در این روش 4 سیم مشترک است و تنها برای اتصال زنگ به یک سیم مشترک نیاز است با این حساب برای یک ساختمان دو واحدی به 6 رشته سیم نیاز است.( 4 رشته مشترک و برای هر واحد یک رشته مجزا)</p>



<ul class="wp-block-list">
<li>برای سه واحدی به 7 رشته سیم ( 4 رشته مشترک و برای 3 یک رشته مجزا)</li>



<li>برای چهار واحدی به 8 رشته سیم ( 4 رشته مشترک و برای 4 یک رشته مجزا)</li>



<li>برای پنج واحدی به 9 رشته سیم ( 4 رشته مشترک و برای 5 یک رشته مجزا)</li>



<li>برای شش واحدی به 10 رشته سیم ( 4 رشته مشترک و برای 6 یک رشته مجزا)</li>



<li>برای هفت واحدی به 11 رشته سیم ( 4 رشته مشترک و برای 7 یک رشته مجزا)</li>



<li>برای هشت واحدی به 12 رشته سیم ( 4 رشته مشترک و برای 8 یک رشته مجزا)</li>
</ul>



<h2 class="wp-block-heading">نصب آیفون تابا با سوئیچر مرکزی پشت پنل</h2>



<p class="wp-block-paragraph">آیفون تابا از گذشته تا کنون دارای سوئیچر روی پنل بوده و تغییر بخصوصی نکرده اند. شرکت های دیگر ترجیح داده اند که سوئیچر را به صورت مجزا در اختار خریدار قرار دهند تا سیمها مستقیما پشت پنل نیاید و سیم بندی اصلی در باکسی مجزا انجام پذیرد. اما تابا همچنان نظر خود را دارد و سوئیچر با پنل یکپارچه شده و در نتیجه تمامی سیم بندی ها می بایست پشت پنل انجام پذیرد.</p>



<p class="wp-block-paragraph">در این روش که استاندارد ترین روش در نصب تمامی آیفون تصویری های آنالوگ است نیاز است از هر واحد یک کابل دو زوج تا پنل کشیده شود و برای اتصال هر مانیتور به پنل نیاز به 4 رشته سیم است. تابا این روش را برای نصب محصولات خود ترجیح میدهد و توصیه میکند از این روش حتما برای ساختمانهای بیش از 8 واحد استفاده گردد تا اختلال و نویز به کمترین حالت ممکن برسد.</p>



<figure class="wp-block-image size-large"><img loading="lazy" decoding="async" width="1024" height="768" src="https://www.dcakala.com/articles/wp-content/uploads/2022/06/instal-vidio-door-phone-taba-1024x768.jpg" alt="روش نصب آیفون تابا به روش استاندارد سوئیچر پنل" class="wp-image-13457" srcset="https://dcakala.com/articles/wp-content/uploads/2022/06/instal-vidio-door-phone-taba-1024x768.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2022/06/instal-vidio-door-phone-taba-600x450.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2022/06/instal-vidio-door-phone-taba-300x225.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2022/06/instal-vidio-door-phone-taba-768x576.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2022/06/instal-vidio-door-phone-taba-16x12.jpg 16w, https://dcakala.com/articles/wp-content/uploads/2022/06/instal-vidio-door-phone-taba-1170x878.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2022/06/instal-vidio-door-phone-taba-585x439.jpg 585w, https://dcakala.com/articles/wp-content/uploads/2022/06/instal-vidio-door-phone-taba.jpg 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /></figure>



<p class="wp-block-paragraph">توجه داشته باشید که فیش پشت مانیتور تابا 5 رشته ای می باشد که می باست رنگ سفید و زرد در همانجا به یکدیگر متصل یا لوپ شود. روش نصب ترانس و قفل زنجیری در این چند روش مطابق هم هستند و تفاوتی با یکدیگر ندارند.</p>



<h2 class="wp-block-heading">روش نصب و سیم کشی آیفون تابا مدل دو سیم</h2>



<p class="wp-block-paragraph">تابا چند سالی است از سیستم دو سیم خود رونمایی کرده و به صورت محدود به بازار عرضه نموده است. سیم کشی در این سیستم بسیار ساده تر از سیستم های 4 سیم و 5 سیم است و تنها به دو رشته سیم برای راه اندازی سیستم نیاز است. البته نوع سیم و محصول در اینجا تفاوت دارد که پیش نیازها در ادامه معرفی می شوند.</p>



<ol class="wp-block-list">
<li>به تعداد واحدها مانیتور با تکنولوژی دو سیم تابا</li>



<li>پنل زنگ با تکنولوژی دو سیم</li>



<li>ترانس تغذیه 8403 مخصوص سیستم دو سیم تابا</li>



<li>ترانس برای دربازکن از نوع 8401</li>



<li>در صورت استفاده از قفل کله گاوی ترانس 8402</li>



<li>کابل از نوع 2 در 0.75</li>
</ol>



<p class="wp-block-paragraph">نصب آیفون تصویری تابا دو سیم به روش پارالل است یعنی دو رشته سیم برای همه ی واحد ها و نیاز نیست برای هر واحد کابل مجزایی کشید. پس برای نصب می بایست پنل را در محل مورد نظر نصب نمود. سپس پنل را با یک سیم 2 در 0.75 به ورودی IN سوئیچر 8403 متصل کرد. توجه شود تغذیه سوئیچر 8403 ولتاژ 220 ولت است. و از خروجی و ترمینال OUT این سوئیچر یک کابل 2 در 0.75 به واحدها به صورت سری کشیده شود. روش نصب ترانس و قفل دربازکن به مانند مدل های دیگر است و تفاوت خاصی وجود ندارد.</p>



<p class="wp-block-paragraph">پس از سیم کشی و نصب اجزا می بایست کد هر واحد بر اساس دیپ سوئیچ هایی که پشت مانیتور قرار دارد انجام پذیرد. که هر تغییر در هر دیپ سوئیچ نشانگر اختصاص یک زنگ به واحد مورد نظر است.</p>



<div class="wp-block-buttons is-layout-flex wp-block-buttons-is-layout-flex">
<div class="wp-block-button aligncenter"><a class="wp-block-button__link has-white-color has-vivid-cyan-blue-background-color has-text-color has-background wp-element-button" href="https://www.dcakala.com/video-door-phone/taba/">فروش آیفون تصویری تابا دی سی ای کالا</a></div>
</div>



<div class="schema-how-to wp-block-yoast-how-to-block"><p class="schema-how-to-total-time"><span class="schema-how-to-duration-time-text">زمان مورد نیاز:&nbsp;</span>1 ساعت</p><p class="schema-how-to-description">برای نصب نمایشگر رنگی درون منزلی شش گام مهم و تاثیر گذار، برای انجام این کار باید در نظر گرفته شود، تا با سوختن و خرابی سیستم، به دلیل اشتباه انجام دادن یکی از مراحل نامبرده رو به رو نشوید. 6 قدمی که جهت نصب آیفون تصویری باید برداشته شود شامل مواردی همچون شناسایی دقیق نوع درب بازکن، نوع سیم کشی ساختمان، نصب آیفون تصویری، نصب پنل زنگ دم دری، اتصال جریان برق به درون مدار های سیستم و تست نهایی است.</p> <ol class="schema-how-to-steps"><li class="schema-how-to-step" id="how-to-step-1590233872495"><strong class="schema-how-to-step-name">  شناسایی نوع درب باز کن برقی </strong> <p class="schema-how-to-step-text"> در اولین حرکت جهت نصب آیفون تصویری خریداری شده باید به گوشی فعلی و نصب شده داخل ساختمان توجه ویژه ای داشت تا با در نظر گرفتن نوع محصول، سامانه ای را تهیه نمایید که در کنار قیمت مناسب خود، کارایی مناسبی را برای شما فراهم کند. آیفون تصویری تابا الکترونیک یکی از همین محصولات است، که شما به راحتی و با مراجعه به سایت فروشگاه اینترنتی دی سی ای کالا می توانید این آیفون تصویری ایرانی با کیفیت را خریداری نمایید. نکته قابل توجه در هنگام این برند از نمایشگر رنگی، عدم همخوانی با دیگر برند های موجود اعم از خارجی، ایرانی است که این موضوع تعویض حتمی و اجباری سیم کشی ساختمان را برای ساختمان شما به ارمغان می آورد.<br/><br/><img loading="lazy" decoding="async" width="1200" height="675" src="https://dcakala.com/articles/wp-content/uploads/2019/04/taba-video-door-phone.jpg" class="attachment-full size-full" alt="راهنمای نصب آیفون تصویری تابا الکترونیک" style="max-width: 100%; height: auto;" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/taba-video-door-phone.jpg 1200w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-video-door-phone-600x338.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-video-door-phone-300x169.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-video-door-phone-1024x576.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-video-door-phone-768x432.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-video-door-phone-1170x658.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-video-door-phone-585x329.jpg 585w" sizes="(max-width: 1200px) 100vw, 1200px" /></p> </li><li class="schema-how-to-step" id="how-to-step-1590233954035"><strong class="schema-how-to-step-name">نوع سیم کشی ساختمان</strong> <p class="schema-how-to-step-text"> شناخت سیم کشی موجود بر روی ساختمان از دومین قدم مهمترین گام جهت نصب آیفون تصویری است، تا پس از فعال سازی سیستم کیفیت تصویر و صدای قابل قبولی را در پنل رنگی درون منزلی دریافت نمایید. در صورتی که سیم کشی درب باز کن شما برای آیفون های صوتی و آیفون تصویری سیاه سفید باشد برای مشاهده تصاویر رنگی، تعویض سیم کشی آیفون کار اجباری است تا تصاویری با وضوح و شفافیت بالا را دریافت نمایید. سیم کشی آیفون تصویری با کمک کابل های 06 انجام می پذیرد که هر برند نمایشگر درون منزلی با توجه به استاندارد انحصاری خود که توسط بخش تحقیق و توسعه تعریف می شود از تعداد زوج های متفاوت این قطر استفاده می کند. آیفون تصویری TABA ELECTRONICS برای انتقال تصویر خود از کابل 4 زوج استفاده کرده است، که این کابل از فضای تعبیه شده برای پنل دم دری، کوچه یا خیابان کشیده و به درون ساختمان و هر تعداد واحدی که نیاز به سیم کشی نمایشگر درون منزلی دارد، متصل می شود تا کارایی مناسبی را به کاربران و مشتریان خود ارائه دهد.<br/><br/><img loading="lazy" decoding="async" width="1200" height="675" src="https://dcakala.com/articles/wp-content/uploads/2019/04/taba-wire.jpg" class="attachment-full size-full" alt="سیم کشی آیفون تصویری تابا" style="max-width: 100%; height: auto;" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/taba-wire.jpg 1200w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-wire-600x338.jpg 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-wire-300x169.jpg 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-wire-1024x576.jpg 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-wire-768x432.jpg 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-wire-1170x658.jpg 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-wire-585x329.jpg 585w" sizes="(max-width: 1200px) 100vw, 1200px" /></p> </li><li class="schema-how-to-step" id="how-to-step-1590233972544"><strong class="schema-how-to-step-name">نصب آیفون تصویری</strong> <p class="schema-how-to-step-text">پس از اتمام سیم کشی ساختمان، کابل 4 زوج آیفون تصویری رنگی تابا به صورت مجزا به پشت هر نمایشگر متصل شده، تا بعد از انجام این کار تمام رشته سیم های مجزا به یک کابل چهار زوج واحد که در کل ساختمان کشیده شده است متصل شده، و پس از آن به دریافت جریان برق از منبع انرژی پرداخته و شروع به انجام فعالیت هایی همچون باز کردن درب ساختمان و پارکینگ، نمایش تصویر پنل زنگ یا دوربین مدار بسته و پاسخگویی به مراجعه کنندگان بپردازد.</p> </li><li class="schema-how-to-step" id="how-to-step-1590234003383"><strong class="schema-how-to-step-name">نصب پنل زنگ دم دری</strong> <p class="schema-how-to-step-text">بعد از نصب اتصالات آیفون رنگی نوبت به نصب پنل زنگ دم دری می شود، که درگاه انتقال جریان برق شهری اصلاح شده به درون ساختمان می باشد. 4 زوج کابل واحد نامبرده شده در قسمت قبل پس از دریافت تمامی اتصالات سیم کشی نمایشگر های رنگی، به پورت ورودی پنل دم دری وصل شده، تا پس از اتصال ترانس به پنل زنگ و دریافت جریان برق شهری، برق دریافتی و اصلاح شده را به درون ساختمان منتقل کند.</p> </li><li class="schema-how-to-step" id="how-to-step-1590234138417"><strong class="schema-how-to-step-name">تست نهایی</strong> <p class="schema-how-to-step-text"> پس از انجام تمامی مراحل بالا، حالا نوبت به گرفتن تست هایی از سیستم نصب شده است تا کارکرد صحیح آیفون تصویری، پنل زنگ و سیم کشی ساختمان تایید شود. فعالیت هایی که در این راستا باید صورت گیرد شامل مواردی همچون برقراری ارتباط از طریق پنل دم دری، ایجاد مکالمه جهت مشاهده انتقال صحیح صدا از نمایشگر به پنل و بالعکس و تست انتقال تصویر لنز پنل و دوربین مدار بسته به نمایشگر می باشد.</p> </li></ol></div>



<h2 class="wp-block-heading">راهنمای نصب آیفون تصویری تابا</h2>



<p class="wp-block-paragraph">همیشه در اولین نگاه به تجهیزات الکترونیکی و برقی احساس میشود برای نصب و راه اندازی باید فردی متخصص و کاربلد برای راه اندازی آن در محل حضور داشته باشد. <strong>فروشگاه اینترنتی Dcakala</strong> به عنوان یک هدف و ارزش گذاری برای مشتریان خود در کنار فروش این نوع تجهیزات روش نصب آن ها را به ساده ترین روش ممکن به شما آموزش میدهیم تا به شما کمکی کاربردی در زمینه عیب یابی سیستم به شما کرده باشیم. با ما همراه باشید تا با روش نصب آیفون تصویری تابا که با کمک متخصصان فنی برای شما تهیه شده است آشنا شوید.</p>



<figure class="wp-block-image"><img loading="lazy" decoding="async" width="1024" height="427" src="https://www.dcakala.com/articles/wp-content/uploads/2019/04/taba-1-1024x427.png" alt="" class="wp-image-8596" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/taba-1-1024x427.png 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-1-600x250.png 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-1-300x125.png 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-1-768x320.png 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-1-1170x488.png 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-1-585x244.png 585w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-1.png 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /><figcaption class="wp-element-caption">نصب آیفون تصویری تابا</figcaption></figure>



<h3 class="wp-block-heading">سیم کشی و استاندارد رنگ های آیفون تابا</h3>



<p class="wp-block-paragraph"><a href="https://www.dcakala.com/manufacturer/تابا-الکترونیک-taba-electronic.html">شرکت تابا</a> به دلیل اینکه یکی از اولین کمپانی ها در زمینه تولید نمایشگر رنگی است تفاوت چشمگیری در نوع تولید سیستم و استاندرد سیم های خود دارد که به همین دلیل شاید به نظر رسد، که با نصب سخت مواجه هستید، ولی تا توضیحات کامل ارائه شده در ادامه شما هیچگونه مشکلی برای <strong>نصب آیفون تصویری</strong> خود نخواهید داشت. سیم کشی های نمایشگر رنگی تابا از طریق ۴ رشته سیم صورت میگیرد، که برای شناسایی کارایی هر نوع سیم روکش های رنگی به خصوصی برای هر یک رشته در نظر گرفته اند که به نوعی مانند یک شناسنامه برای سیم ها عمل میکند. رنگ بندی سیم ها به ترتیب از سمت راست شامل رنگ آبی، نارنجی، قرمز، قهوه ای، میباشد و کارایی هر رشته سیم در زیر توضیح داده شده است.<br> رنگ آبی : این سیم برای Voice یا صدا در رنگبندی سیم کشی آیفون تصویری تابا مورد استفاده قرار میگیرد.<br> رنگ نارنجی : به عنوان منفی در رنگبندی سیم کشی آیفون تصویری تابا استفاده میشود.<br> رنگ قرمز : به عنوان مثبت دستگاه آیفون تصویری تابا مورد استفاده است.<br> رنگ قهوه ای : به عنوان سیم تصویر در <a href="https://www.dcakala.com/video-door-phone/">آیفون تصویری</a> تابا مورد استفاده قرار میگیرد.</p>



<figure class="wp-block-image"><img loading="lazy" decoding="async" width="1024" height="427" src="https://www.dcakala.com/articles/wp-content/uploads/2019/04/taba-2-1024x427.png" alt="" class="wp-image-8599" srcset="https://dcakala.com/articles/wp-content/uploads/2019/04/taba-2-1024x427.png 1024w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-2-600x250.png 600w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-2-300x125.png 300w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-2-768x320.png 768w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-2-1170x488.png 1170w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-2-585x244.png 585w, https://dcakala.com/articles/wp-content/uploads/2019/04/taba-2.png 1200w" sizes="(max-width: 1024px) 100vw, 1024px" /><figcaption class="wp-element-caption">سیم کشی و نصب آیفون تصویری تابا الکترونیک</figcaption></figure>



<h3 class="wp-block-heading">نحوه نصب منبع انرژی و قفل برقی آیفون تصویری تابا</h3>



<p class="wp-block-paragraph">همانطور که در قسمت قبل گفته شد برای به کارگیری <strong>ایفون تصویری تابا</strong> ۴ رشته سیم از پنل دم دری به مانیتور درون منزلی تابا وصل شده اند که وظیفه انتقال صدا، تصویر و جریان برق را دارند. انتقال جریان به درون سیستم جهت بازکردن درب و مشاهده تصاویر و صدا از طریق یک ترانس با قدرت 12 تا 24 آمپر تامین میشود که از خروجی AC ترانس برای قفل برقی و از خروجی DC ( یا همان مثبت و منفی ) آن برای برق زنگ دم دری و آیفون تصویری استفاده مینماییم.از خروجی AC ترانس دو سیم به پشت پنل <a href="https://www.dcakala.com/video-door-phone/iranian-video-door-phone/">آیفون تصویری ایرانی</a> میبریم و یکی از آنها را به یک سیم درب بازکن پشت پنل وصل میکنیم و سیم دیگر را به یک رشته سیم از دو رشته ای که از پشت قفل آمده است ارتباط میدهیم. از قفل هم دو رشته سیم تا پشت پنل آیفون تصویری میکشیم و یک رشته را به یکی از دو رشته سیم قفل باز کن پنل و دیگری را به سیم اضافه ای که از ترانس آورده ایم وصل میکنیم. یکی از مهم ترین وجه تمایز <strong>آیفون تصویری تابا الکترونیک</strong> آزادی عمل برای اتصال سیمی که باید از ترانس به قفل می باشد که میتواند هم به صورت مستقیم آن را وارد قفل کنید و یا اینکه به مانند توضیحی که داده شد به صورت غیر مستقیم و در پشت پنل اتصال پیدا کند. وجه تمایز دیگر نمایشگر های رنگی تابا وجود سوئیچر داخلی درون پنل آیفون تصویری است که دیگر نیاز نیست همانند مدل های دیگر سویچر های جداگانه تهیه شود . از ایجاد هزینه اضافی برای کاربر جلوگیری میشود.</p>
<p>نوشته <a href="https://dcakala.com/articles/video-door-phone-taba-installation-guide/">راهنمای نصب و سیم کشی آیفون تصویری تابا</a> اولین بار در <a href="https://dcakala.com/articles">مجله دی سی ای کالا - اخبار سیستمهای حفاظتی و نظارتی</a>. پدیدار شد.</p>
]]></content:encoded>

					<wfw:commentRss>https://dcakala.com/articles/video-door-phone-taba-installation-guide/feed/</wfw:commentRss>
			<slash:comments>161</slash:comments>


			</item>
	</channel>
</rss>
